第三種電気主任技術者2022下期

11

理論
次の文章は,それぞれのダイオードについて述べたものである。 a.可変容量ダイオードは,通信機器の同調回路などに用いられる。このダイオードは,pn接合に(ア)電圧を加えて使用するものである。 b.pn接合に(イ)電圧を加え,その値を大きくしていくと,降伏現象が起きる。この降伏電圧付近では,流れる電流が変化しても接合両端の電圧はほぼ一定に保たれる。定電圧ダイオードは,この性質を利用して所定の定電圧を得るようにつくられたダイオードである。 c.レーザダイオードは光通信や光情報機器の光源として利用され,pn接合に(ウ)電圧を加えて使用するものである。 上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

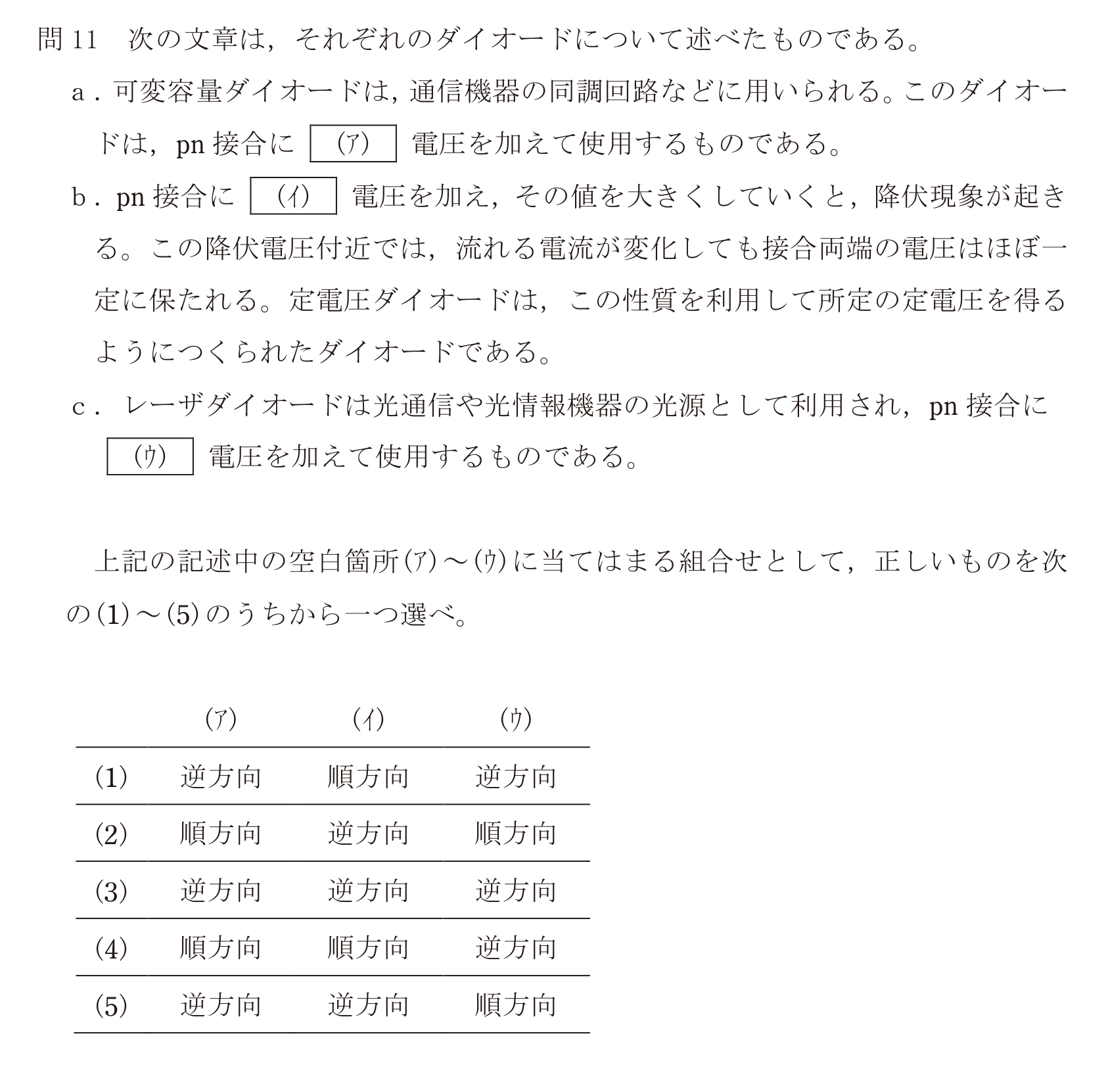

問11の図
1
(ア)逆方向 (イ)順方向 (ウ)逆方向
2
(ア)順方向 (イ)逆方向 (ウ)順方向
3
(ア)逆方向 (イ)逆方向 (ウ)逆方向
4
(ア)順方向 (イ)順方向 (ウ)逆方向
5
(ア)逆方向 (イ)逆方向 (ウ)順方向
正解
