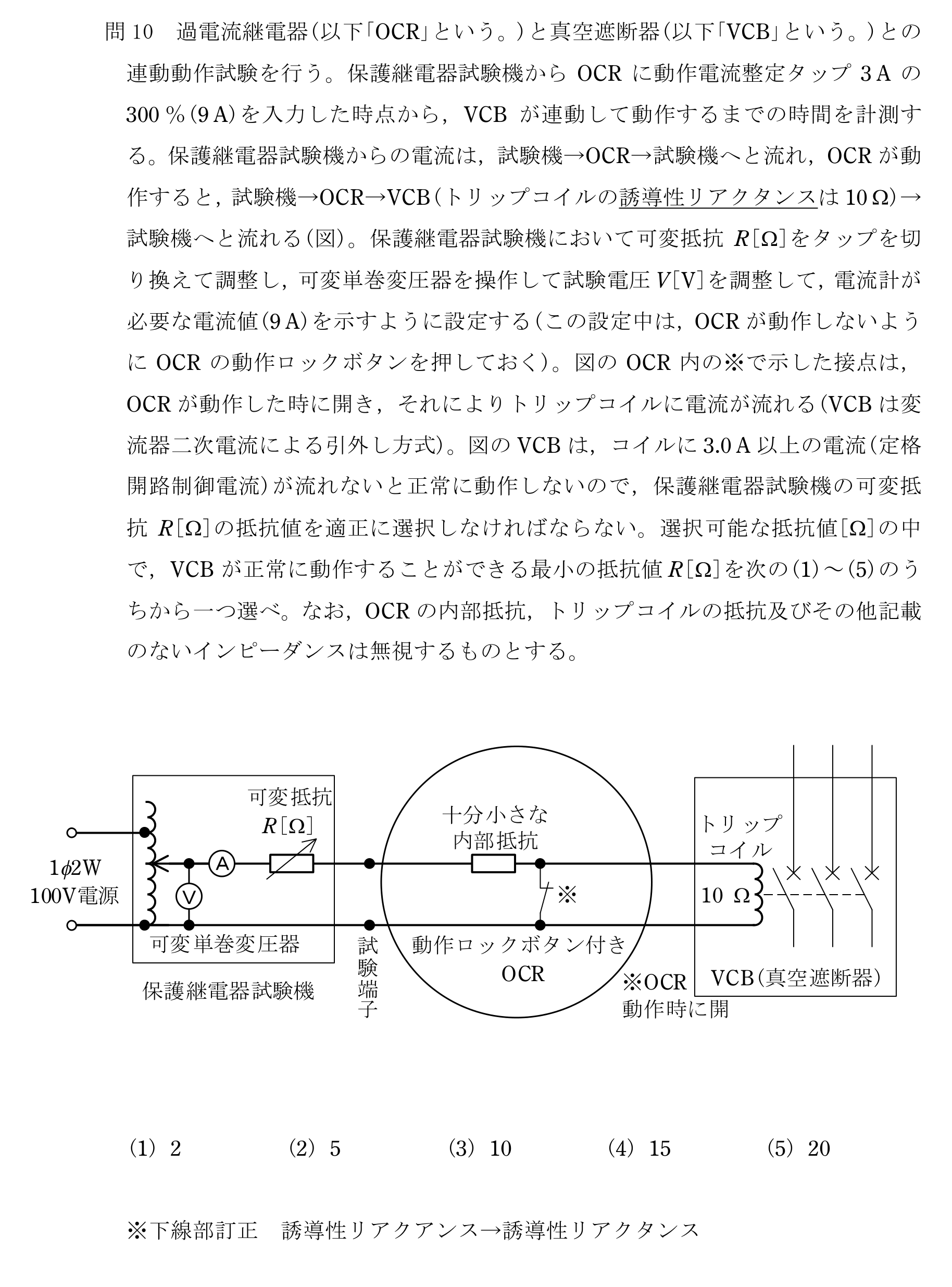

過電流継電器（以下「OCR」という。）と真空遮断器（以下「VCB」という。）との連動動作試験を行う。保護継電器試験機からOCRに動作電流整定タップの（）を入力した時点から、VCBが連動して動作するまでの時間を計測する。保護継電器試験機からの電流は、試験機→OCR→試験機へと流れ、OCRが動作すると、試験機→OCR→VCB（トリップコイルの誘導性リアクタンスは10）→試験機へと流れる（図）。保護継電器試験機において可変抵抗R[]をタップを切り換えて調整し、可変単巻変圧器を操作して試験電圧を調整して、電流計が必要な電流値（）を示すように設定する（この設定中は、OCRが動作しないようにOCRの動作ロックボタンを押しておく）。図のOCR内の※で示した接点は、OCRが動作した時に開き、それによりトリップコイルに電流が流れる（VCBは変流器二次電流による引外し方式）。図のVCBは、コイルに以上の電流（定格開路制御電流）が流れないと正常に動作しないので、保護継電器試験機の可変抵抗R[]の抵抗値を適正に選択しなければならない。選択可能な抵抗値[]の中で、VCBが正常に動作することができる最小の抵抗値R[]を次の(1)～(5)のうちから一つ選べ。なお、OCRの内部抵抗、トリップコイルの抵抗及びその他記載のないインピーダンスは無視するものとする。
