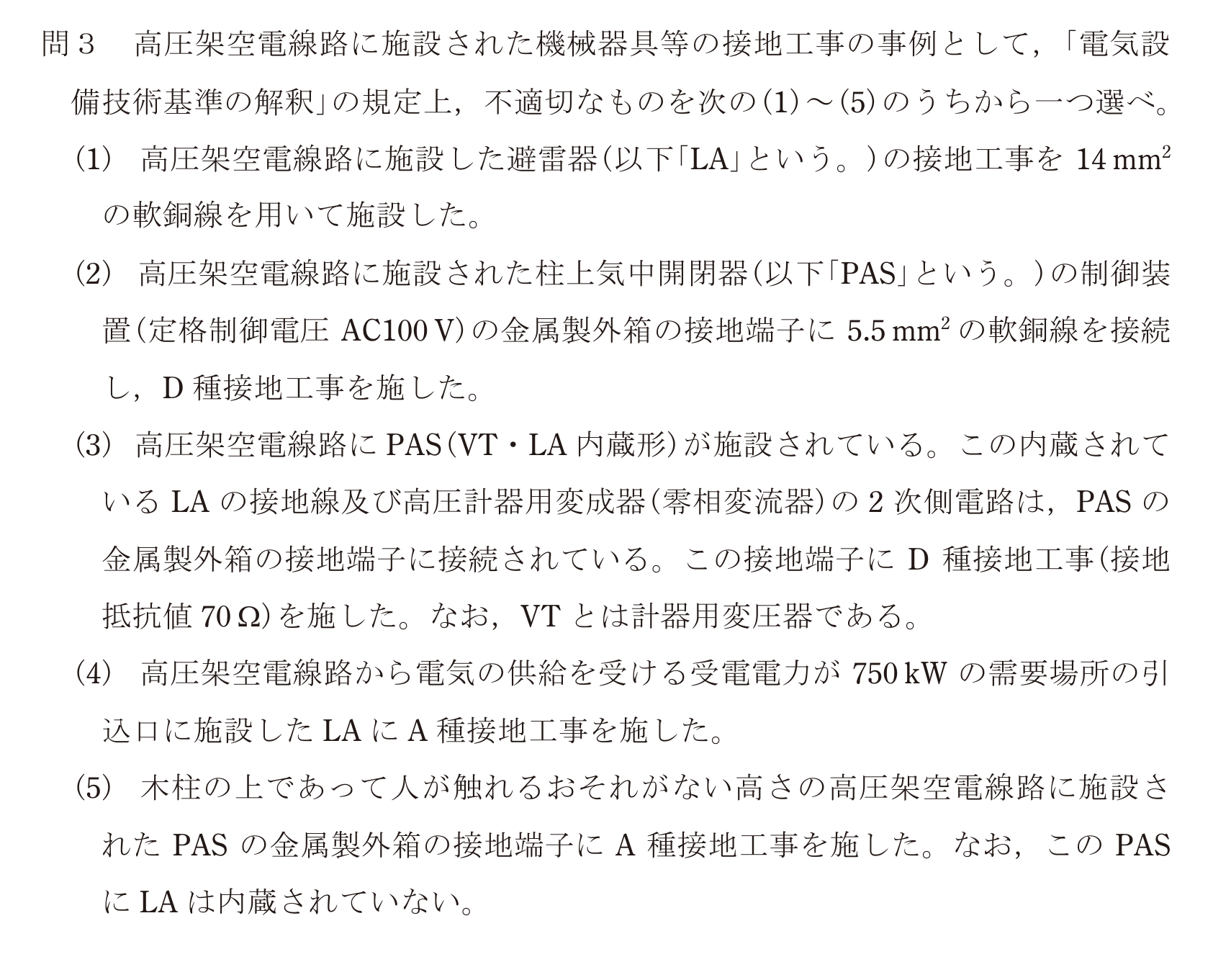

高圧架空電線路に施設された機械器具等の接地工事の事例として、「電気設備技術基準の解釈」の規定上、不適切なものを次の(1)～(5)のうちから一つ選べ。
第三種電気主任技術者・2022年 上期
問 67
1
高圧架空電線路に施設した避雷器（以下「LA」という。）の接地工事をの軟銅線を用いて施設した。
2
高圧架空電線路に施設された柱上気中開閉器（以下「PAS」という。）の制御装置（定格制御電圧AC）の金属製外箱の接地端子にの軟銅線を接続し、D種接地工事を施した。
3正解
高圧架空電線路にPAS（VT・LA内蔵形）が施設されている。この内蔵されているLAの接地線及び高圧計器用変成器（零相変流器）の2次側電路は、PASの金属製外箱の接地端子に接続されている。この接地端子にD種接地工事（接地抵抗値70）を施した。なお、VTとは計器用変圧器である。
4
高圧架空電線路から電気の供給を受ける受電電力がの需要場所の引込口に施設したLAにA種接地工事を施した。
5
木柱の上であって人が触れるおそれがない高さの高圧架空電線路に施設されたPASの金属製外箱の接地端子にA種接地工事を施した。なお、このPASにLAは内蔵されていない。
