第三種電気主任技術者2022上期

14

理論
次の文章は、電気計測に関する記述である。 電気に関する物理量の測定に用いる方法には各種あるが、指示計器のように測定量を指針の振れの大きさに変えて、その指示から測定量を知る方法を(ア)法という。これに比較して精密な測定を行う場合に用いられている(イ)法は、測定量と同種類で大きさを調整できる既知量を別に用意し、既知量を測定量に平衡させて、そのときの既知量の大きさから測定量を知る方法である。 (イ)法を用いた測定器の例としては、(ウ)がある。 上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

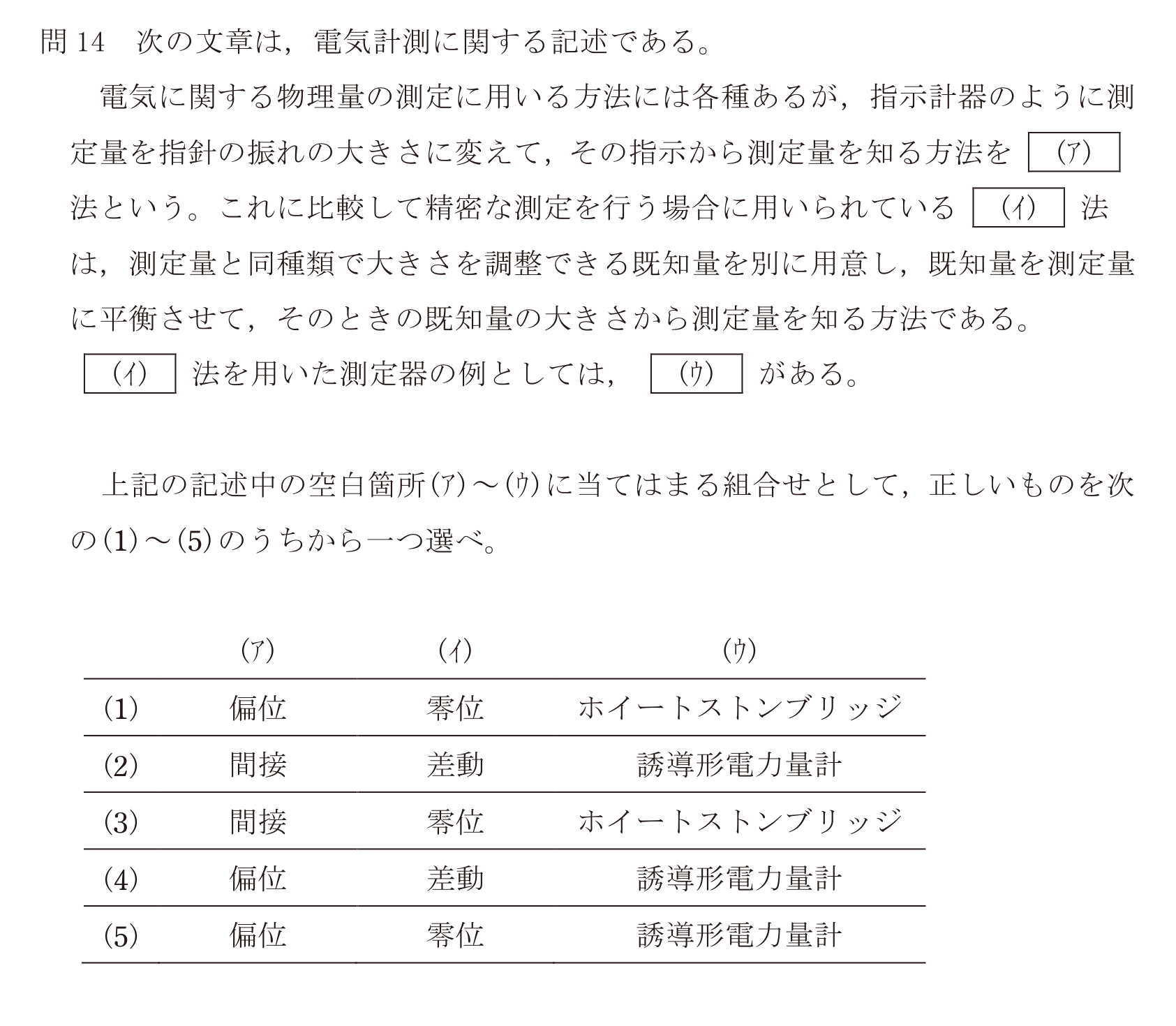

問14の図
1
(ア)偏位 (イ)零位 (ウ)ホイートストンブリッジ
正解
2
(ア)間接 (イ)差動 (ウ)誘導形電力量計
3
(ア)間接 (イ)零位 (ウ)ホイートストンブリッジ
4
(ア)偏位 (イ)差動 (ウ)誘導形電力量計
5
(ア)偏位 (イ)零位 (ウ)誘導形電力量計
