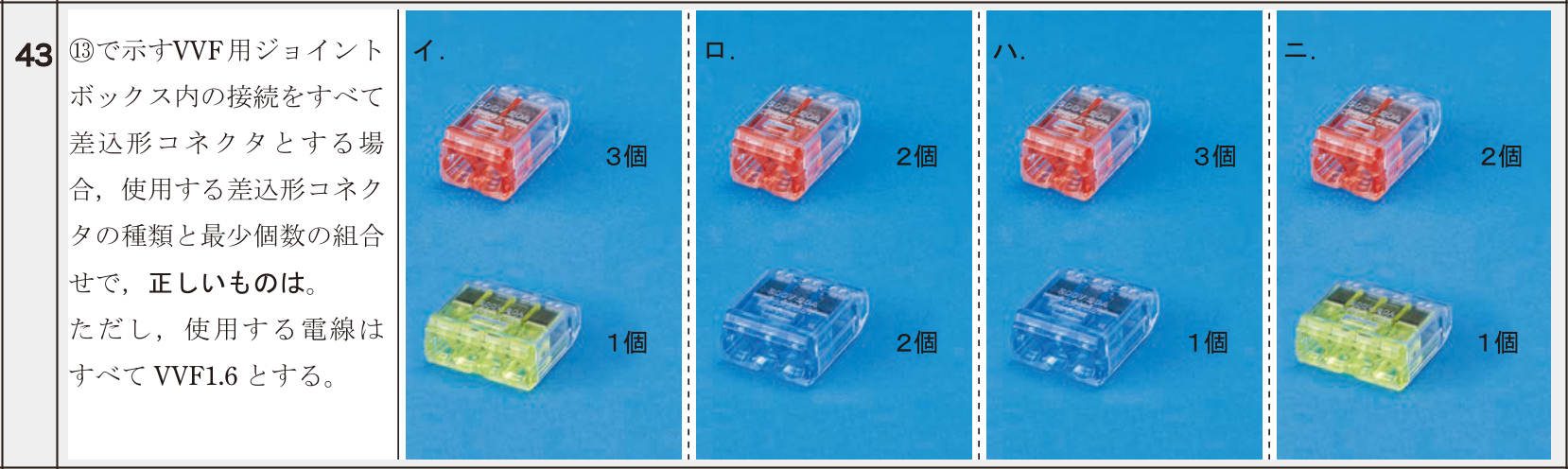

第二種電気工事士 2024年下期問43: ⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Question

第二種電気工事士 2024年下期 問43: ⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

正解: イ. 3個口3個、1個口（直線接続）1個

配線図の⑬のジョイントボックスに集まる電線の接続点を確認し、各接続点に集まる電線の本数に応じた差込形コネクタを選定する。正しい組合せはイ。
