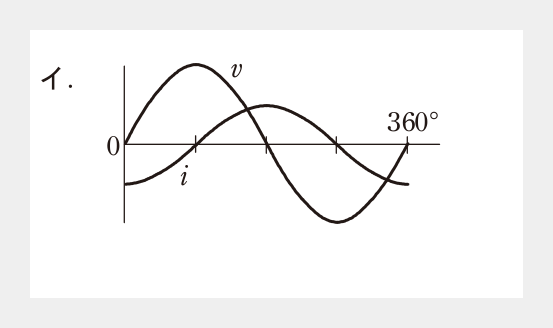

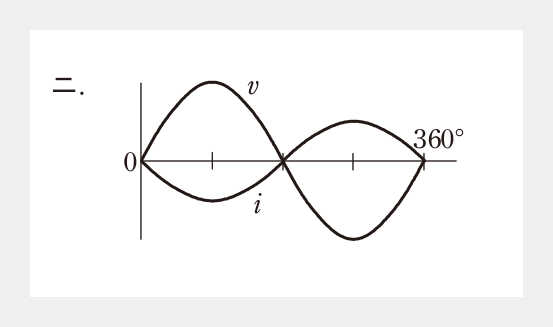

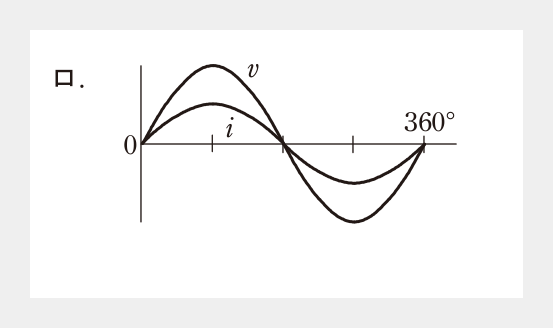

第二種電気工事士 2024年下期問4: 図のような正弦波交流回路の電源電圧 v に対する電流 i の波形として、正しいものは。

Question

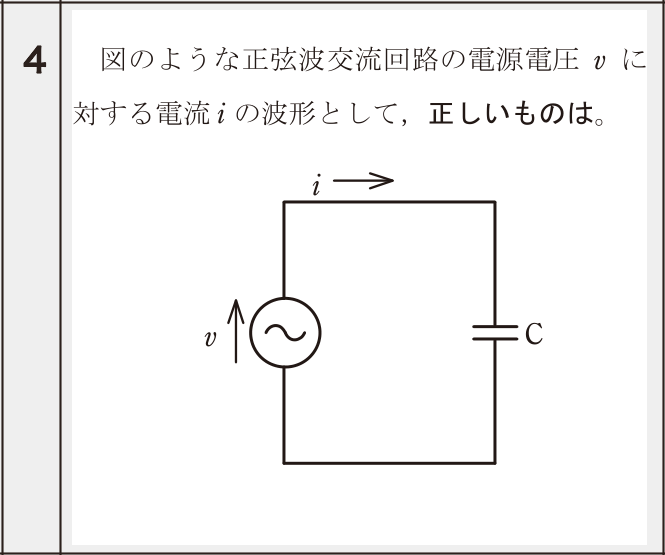

第二種電気工事士 2024年下期 問4: 図のような正弦波交流回路の電源電圧 v に対する電流 i の波形として、正しいものは。

Accepted Answer

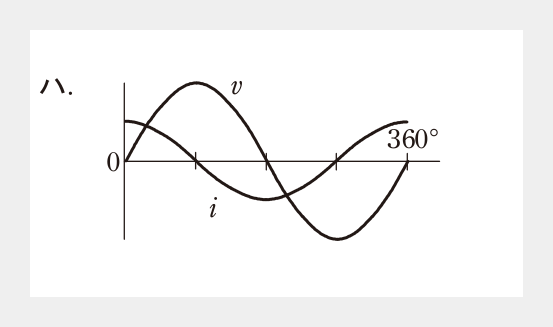

正解: ハ.

コンデンサC回路では、電流iは電圧vより90°位相が進む。これはコンデンサの性質で i = C×dv/dt となるため。波形図ではiがvより左に90°(1/4周期)ずれて描かれているハが正しい。
