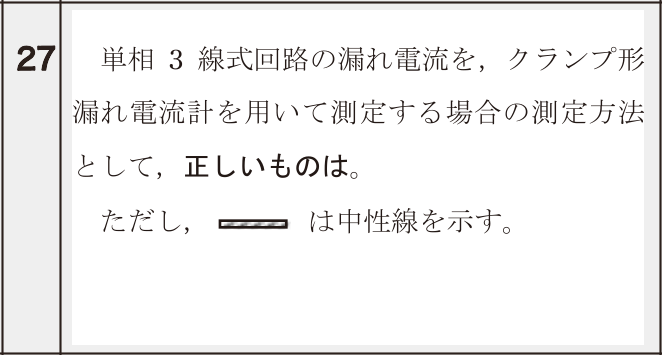

第二種電気工事士 2024年下期問27: 単相3線式回路の漏れ電流を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。ただし、破線は中性線を示す。

Question

第二種電気工事士 2024年下期 問27: 単相3線式回路の漏れ電流を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。ただし、破線は中性線を示す。

Accepted Answer

正解: ハ. 電圧線2本と中性線の3本全てをクランプする

漏れ電流の測定は、全ての電線（電圧線2本+中性線1本の計3本）を一括してクランプする。正常時は往復の電流が打ち消し合いゼロになるが、漏れ電流がある場合はその分だけ検出される。
