第二種電気工事士 2024年下期問24: アナログ式回路計（電池内蔵）の測定レンジを図のように選定し測定したところ、目盛板の値を示した。測定値として、正しいものは。

Question

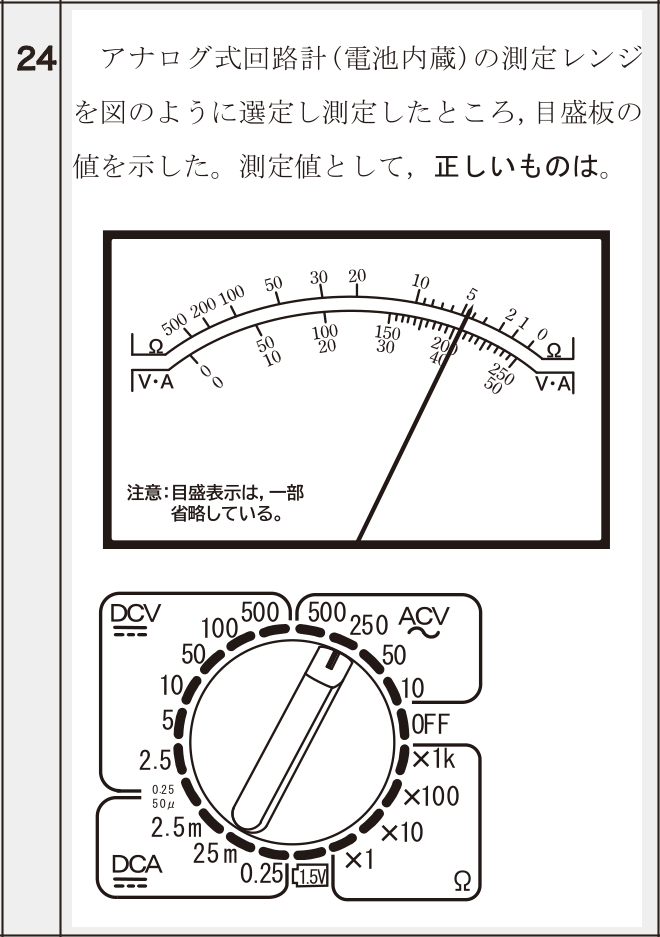

第二種電気工事士 2024年下期 問24: アナログ式回路計（電池内蔵）の測定レンジを図のように選定し測定したところ、目盛板の値を示した。測定値として、正しいものは。

Accepted Answer

正解: ハ. 交流 205 V

測定レンジの選定位置から、交流電圧（ACV）250Vレンジが選択されている。目盛板の読みは250Vスケールで約205の位置を指しているため、交流205Vが正しい。
