第二種電気工事士 2024年下期問17: 写真に示す器具の○で囲まれた部分の名称は。

Question

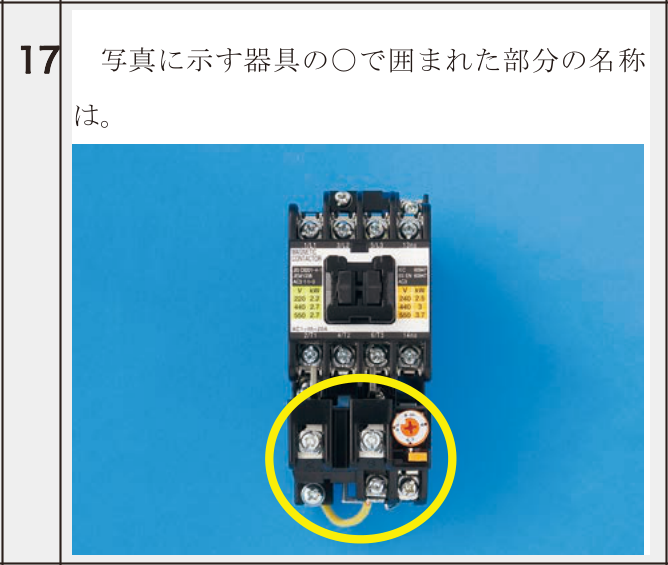

第二種電気工事士 2024年下期 問17: 写真に示す器具の○で囲まれた部分の名称は。

Accepted Answer

正解: ニ. 熱動継電器

写真の○で囲まれた部分は熱動継電器（サーマルリレー）。電磁接触器と組み合わせてモーターの過負荷保護に使用される。バイメタルの熱膨張を利用して過電流を検出し、電磁接触器のコイル回路を遮断する。
