第二種電気工事士 2023年下期-午後問9: 図のように定格電流50Aの配線用遮断器で保護された低圧屋内幹線から VVR ケーブル太さ8mm²（許容電流42A）で低圧屋内電路を分岐する場合、a-b間の長さの最大値[m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。

Question

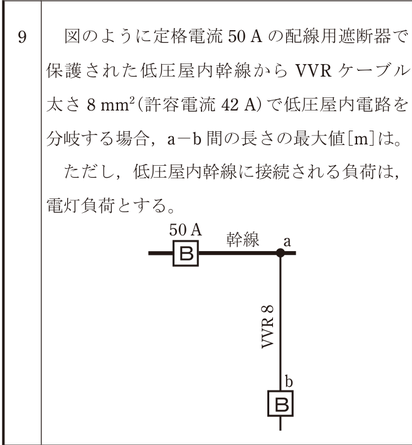

第二種電気工事士 2023年下期-午後 問9: 図のように定格電流50Aの配線用遮断器で保護された低圧屋内幹線から VVR ケーブル太さ8mm²（許容電流42A）で低圧屋内電路を分岐する場合、a-b間の長さの最大値[m]は。ただし、低圧屋内幹線に接続される負荷は、電灯負荷とする。

Accepted Answer

正解: ニ. 制限なし

分岐回路の電線の許容電流が幹線の過電流遮断器の定格電流の55%以上の場合（42A ≧ 50×0.55=27.5A）、分岐点から過電流遮断器までの距離に制限はない。
42A ≧ 27.5A なので制限なし。
