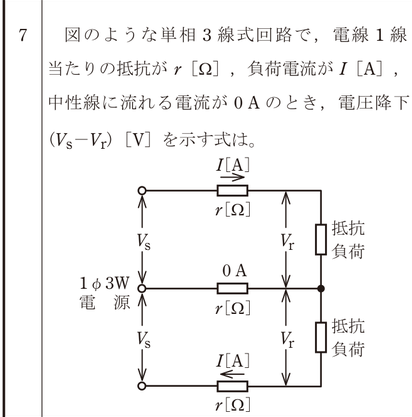

第二種電気工事士 2023年上期-午後問7: 図のような単相3線式回路で、電線1線当たりの抵抗がr[Ω]、負荷電流がI[A]、中性線に流れる電流が0 Aのとき、電圧降下(Vs−Vr)[V]を示す式は。

Question

第二種電気工事士 2023年上期-午後 問7: 図のような単相3線式回路で、電線1線当たりの抵抗がr[Ω]、負荷電流がI[A]、中性線に流れる電流が0 Aのとき、電圧降下(Vs−Vr)[V]を示す式は。

Accepted Answer

正解: ハ. rI

単相3線式で中性線電流が0Aの場合（平衡負荷）、電圧降下は片側の電線1本分のみ。Vs-Vr = rI
