第二種電気工事士 2023年上期-午前問5: 図のような三相3線式回路の全消費電力[kW]は。

Question

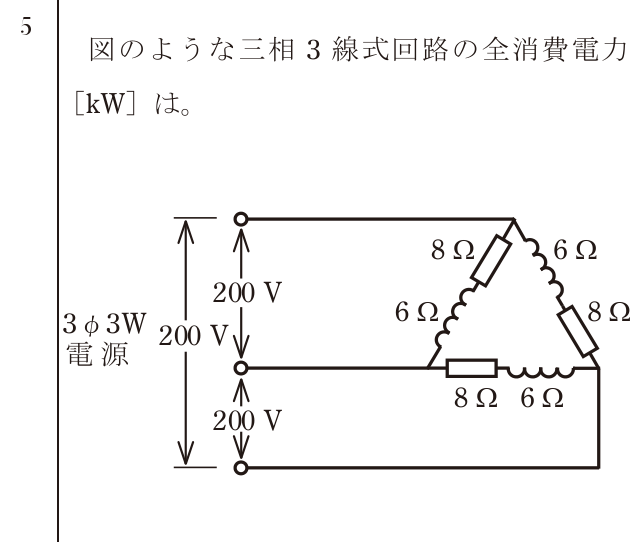

第二種電気工事士 2023年上期-午前 問5: 図のような三相3線式回路の全消費電力[kW]は。

Accepted Answer

正解: ハ. 9.6

Δ結線の各相の負荷を計算する。各相の抵抗は8Ωと6Ωの直列で合成インピーダンスを求め、各相の消費電力を計算する。相電圧 = 線間電圧 = 200V。各相のインピーダンス Z = √(8²+6²) = 10Ω。各相の電流 = 200/10 = 20A。各相の消費電力 = I²R = 20²×8 = 3200W。3相分の全消費電力 = 3×3200 = 9600W = 9.6kW
