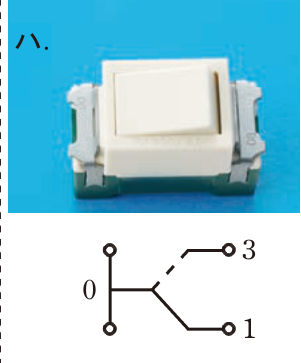

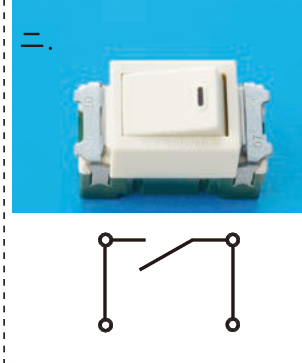

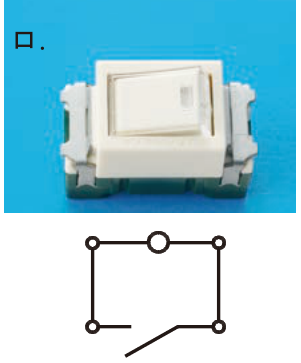

第二種電気工事士 2023年上期-午前問49: この配線図で使用していないスイッチは。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2023年上期-午前 問49: この配線図で使用していないスイッチは。ただし、写真下の図は、接点の構成を示す。

Accepted Answer

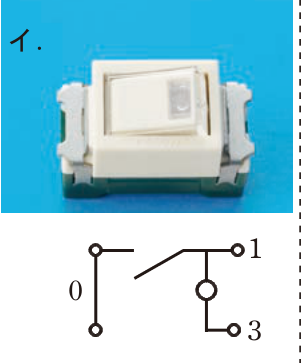

正解: イ.

配線図に記載されているスイッチの種類を確認すると、3路スイッチ、4路スイッチ、位置表示灯内蔵スイッチは使用されているが、単極スイッチ（片切スイッチ）は使用されていない。
