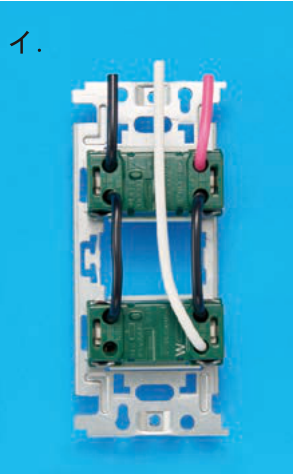

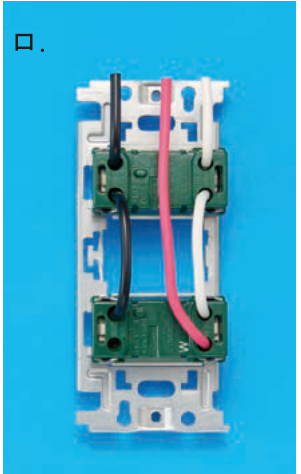

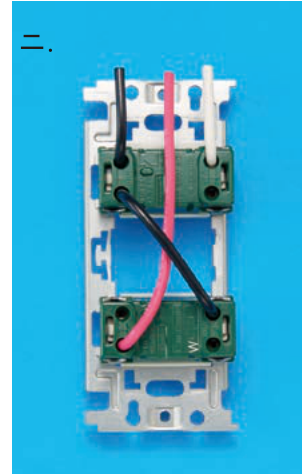

第二種電気工事士 2023年上期-午前問45: (15)で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Question

第二種電気工事士 2023年上期-午前 問45: (15)で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Accepted Answer

正解: ハ.

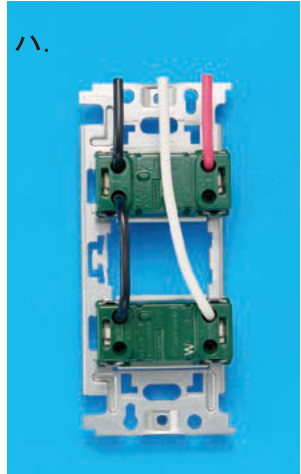

スイッチとコンセントの複合器具の裏面配線で、接地側（白）はコンセントのW端子へ、非接地側（黒）はスイッチとコンセントの共通端子へ、赤色は負荷側へ接続する。ハが正しい配線パターン。
