第二種電気工事士 2023年上期-午前問27: 単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

Question

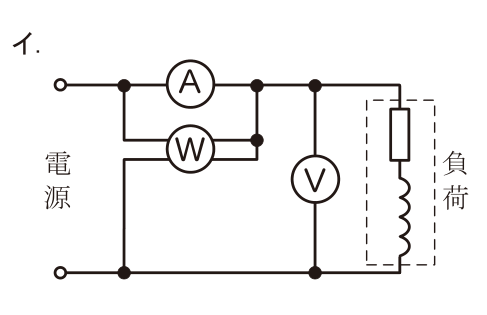

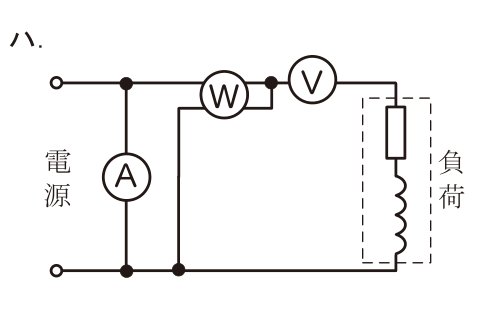

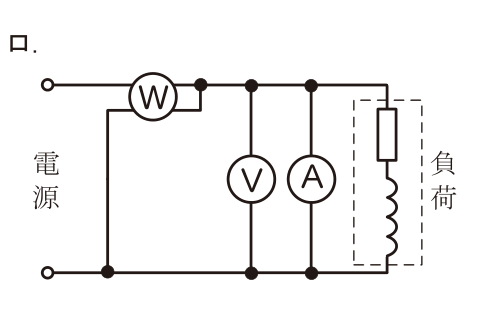

第二種電気工事士 2023年上期-午前 問27: 単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。

Accepted Answer

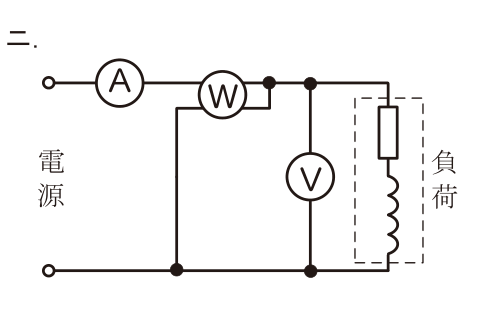

正解: ニ.

電圧計は負荷に並列に接続し、電流計は負荷に直列に接続する。電力計は電圧コイルを負荷に並列、電流コイルを負荷に直列に接続する。ニが正しい結線方法。
