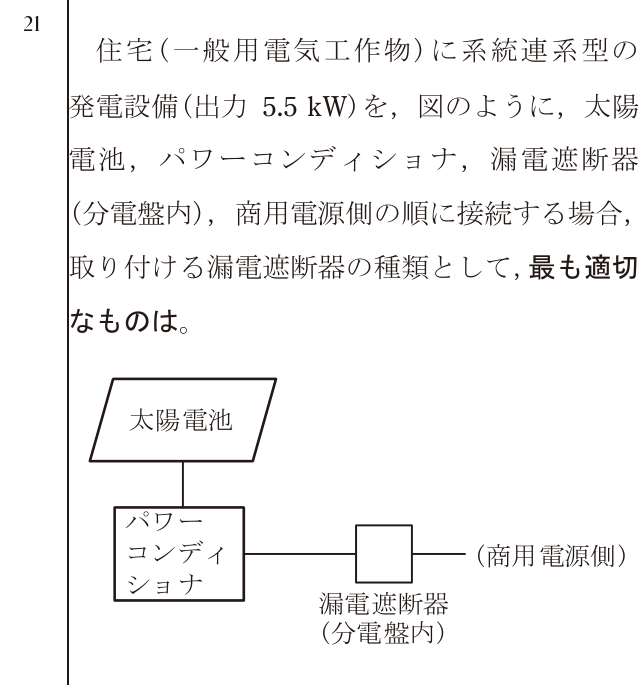

第二種電気工事士 2023年上期-午前問21: 住宅（一般用電気工作物）に系統連系型の発電設備（出力5.5kW）を、図のように、太陽電池、パワーコンディショナ、漏電遮断器（分電盤内）、商用電源側の順に接続する場合、取り付ける漏電遮断器の種類として、最も適切なものは。

Question

第二種電気工事士 2023年上期-午前 問21: 住宅（一般用電気工作物）に系統連系型の発電設備（出力5.5kW）を、図のように、太陽電池、パワーコンディショナ、漏電遮断器（分電盤内）、商用電源側の順に接続する場合、取り付ける漏電遮断器の種類として、最も適切なものは。

Accepted Answer

正解: ニ. 漏電遮断器（過負荷保護付 逆接続可能型）

太陽光発電の系統連系では、パワーコンディショナからの逆潮流があるため、逆接続可能型の漏電遮断器を使用する必要がある。
