第二種電気工事士 2022年下期-午後問9: 図のように定格電流50Aの過電流遮断器で保護された低圧屋内幹線から分岐して、7mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Question

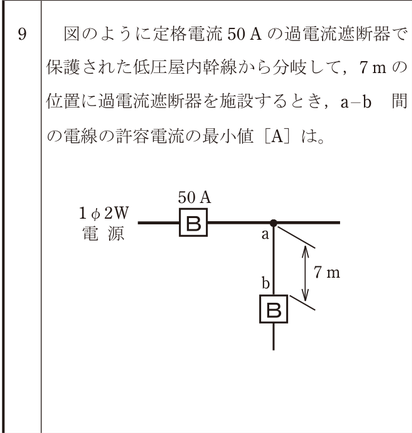

第二種電気工事士 2022年下期-午後 問9: 図のように定格電流50Aの過電流遮断器で保護された低圧屋内幹線から分岐して、7mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ロ. 17.5

分岐回路の長さが8m以下の場合、幹線の過電流遮断器の定格電流の35%以上の許容電流が必要。
50A × 0.35 = 17.5A
