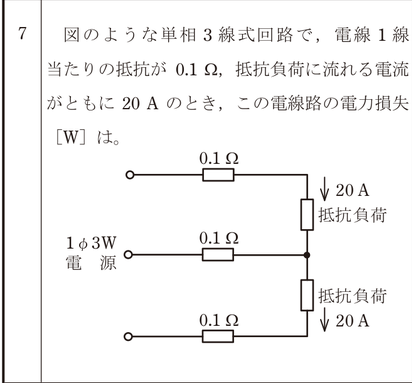

第二種電気工事士 2022年下期-午後問7: 図のような単相3線式回路で、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに20Aのとき、この電線路の電力損失[W]は。

Question

第二種電気工事士 2022年下期-午後 問7: 図のような単相3線式回路で、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに20Aのとき、この電線路の電力損失[W]は。

Accepted Answer

正解: ハ. 80

単相3線式で平衡負荷（両方20A）の場合、中性線に電流は流れない。
電力損失は上下2本の電線のみ: P = 2×I²r = 2×20²×0.1 = 2×40 = 80W
