第二種電気工事士 2022年下期-午後問5: 図のような三相3線式回路に流れる電流I[A]は。

Question

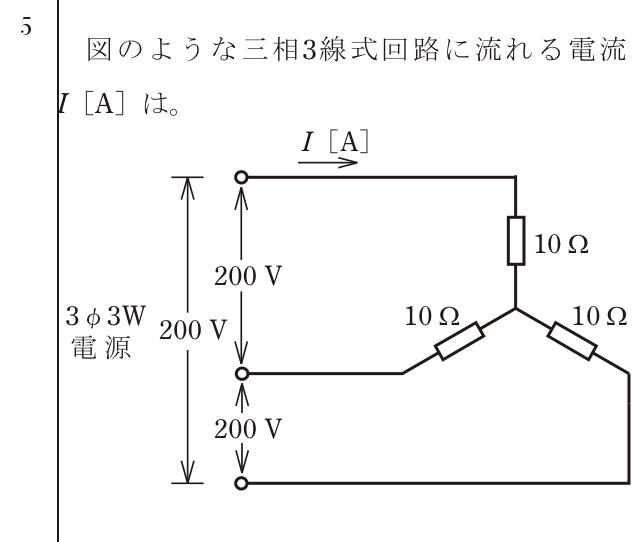

第二種電気工事士 2022年下期-午後 問5: 図のような三相3線式回路に流れる電流I[A]は。

Accepted Answer

正解: ロ. 11.6

Δ結線の負荷で各相の抵抗が10Ω。
線間電圧 = 200V
相電流 = 200/10 = 20A
Δ結線の線電流 = √3×相電流 = √3×20 ≒ 34.6A ではなく、
Y結線の場合: 相電圧 = 200/√3 ≒ 115.5V、相電流 = 115.5/10 ≒ 11.6A
線電流 I = 相電流 = 11.6A
