第二種電気工事士 2022年下期-午後問48: この配線図で、使用されていないスイッチは。

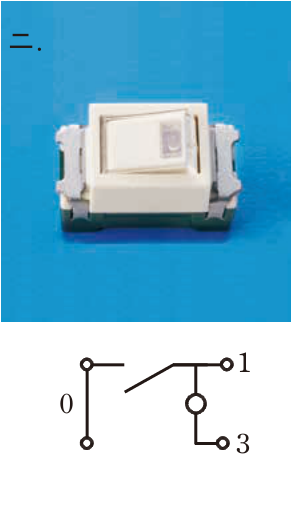

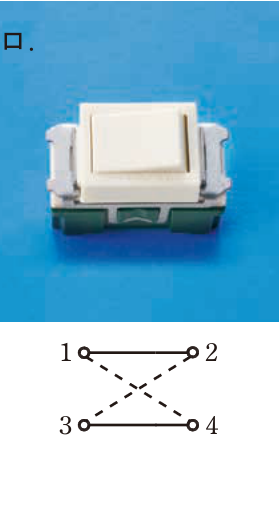

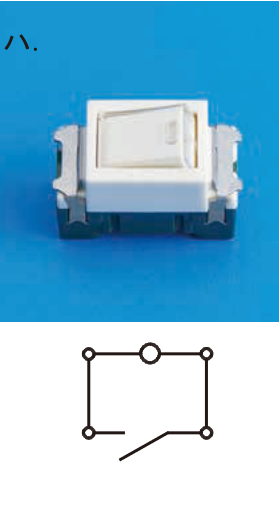

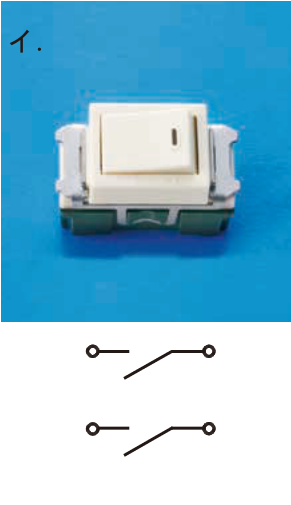

ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2022年下期-午後 問48: この配線図で、使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。

Accepted Answer

正解: ハ.

この配線図で使用されているスイッチは、単極スイッチ、4路スイッチ、確認表示灯内蔵スイッチ等である。3路スイッチ（ハ）は使用されていない。
