第二種電気工事士 2022年下期-午後問45: (15)で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線とする。

Question

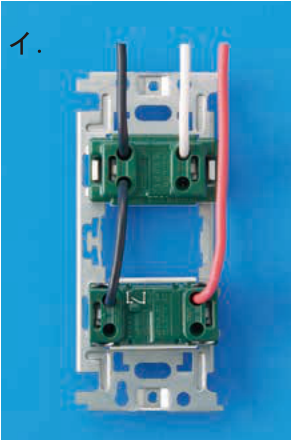

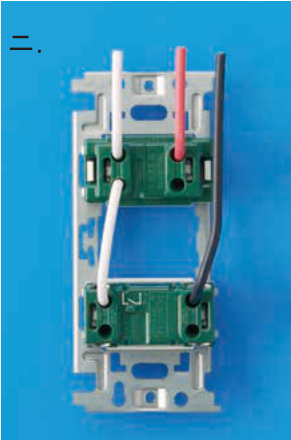

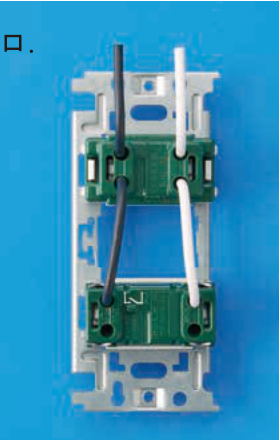

第二種電気工事士 2022年下期-午後 問45: (15)で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線とする。

Accepted Answer

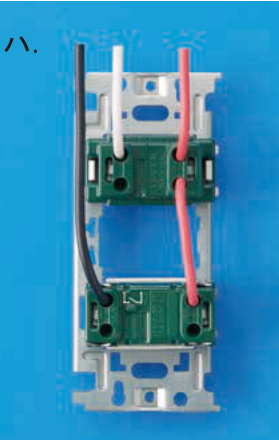

正解: ハ.

配線図の(15)の部分はコンセントとスイッチの組合せ器具。裏面から見た結線で、接地側電線（白）はコンセントのW端子に、非接地側電線（黒）はスイッチとコンセントの非接地側に接続する。ハの結線が正しい。
