第二種電気工事士 2022年下期-午後問41: (11)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

Question

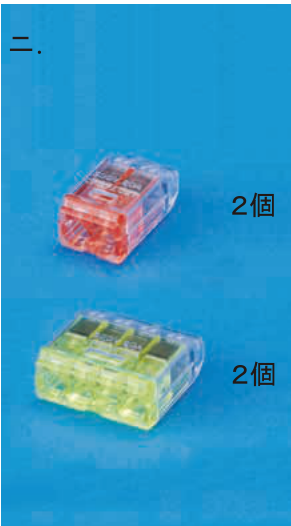

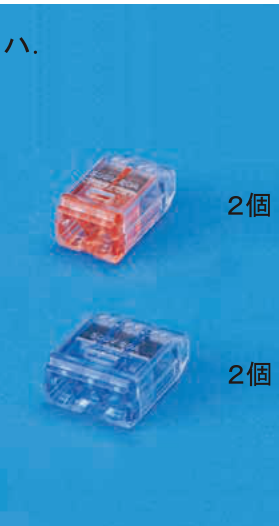

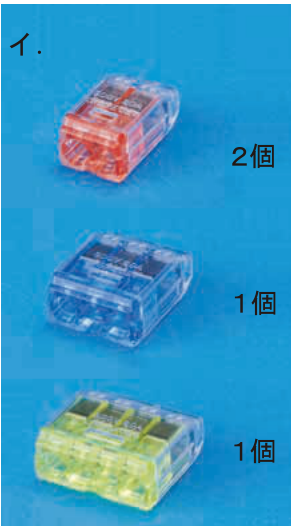

第二種電気工事士 2022年下期-午後 問41: (11)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

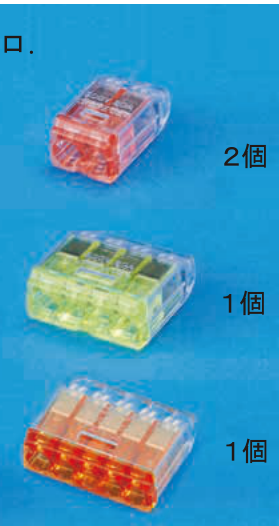

正解: ロ.

配線図の(11)のボックスに接続される電線本数を数え、接続点ごとに必要な差込形コネクタの種類と個数を求める。ロの組合せが最少個数として正しい。
