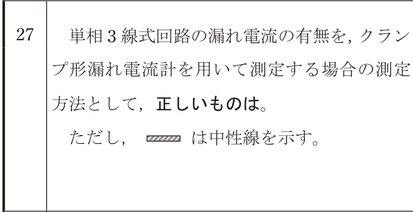

第二種電気工事士 2022年下期-午後問27: 単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。
ただし、斜線部は中性線を示す。

Question

第二種電気工事士 2022年下期-午後 問27: 単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。
ただし、斜線部は中性線を示す。

Accepted Answer

正解: ニ.

漏れ電流の測定は、全ての電線（3線全て）を一括してクランプする。正常時は往復電流が打ち消し合って零になるが、漏れ電流がある場合にその分が検出される。
