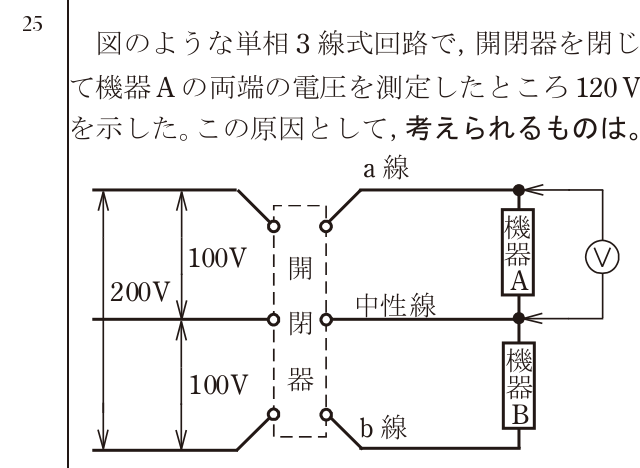

第二種電気工事士 2022年下期-午後問25: 図のような単相3線式回路で、開閉器を閉じて機器Aの両端の電圧を測定したところ120Vを示した。この原因として、考えられるものは。

Question

第二種電気工事士 2022年下期-午後 問25: 図のような単相3線式回路で、開閉器を閉じて機器Aの両端の電圧を測定したところ120Vを示した。この原因として、考えられるものは。

Accepted Answer

正解: ロ. 中性線が断線している。

単相3線式で中性線が断線すると、機器AとBが直列接続となり、抵抗の比に応じて電圧が分圧される。機器Aの両端に120Vが現れるのは、中性線の断線が原因。
