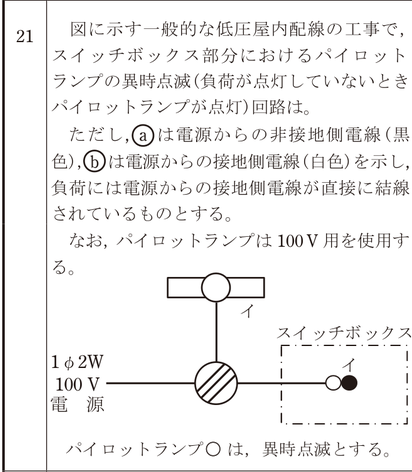

第二種電気工事士 2022年下期-午後問21: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分におけるパイロットランプの異時点滅（負荷が点灯していないときパイロットランプが点灯）回路は。
ただし、aは電源からの非接地側電線（黒色）、bは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。
なお、パイロットランプは100V用を使用する。

Question

第二種電気工事士 2022年下期-午後 問21: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分におけるパイロットランプの異時点滅（負荷が点灯していないときパイロットランプが点灯）回路は。
ただし、aは電源からの非接地側電線（黒色）、bは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。
なお、パイロットランプは100V用を使用する。

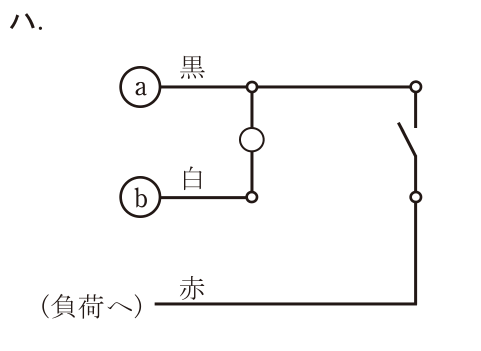

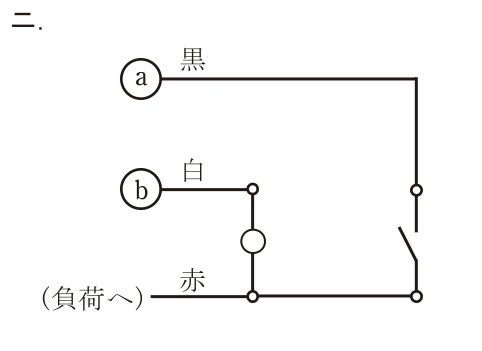

Accepted Answer

正解: ロ.

異時点滅はスイッチOFFのときパイロットランプが点灯する回路。パイロットランプをスイッチと並列に接続すると、スイッチOFF時にパイロットランプ→負荷の経路で微小電流が流れ、パイロットランプが点灯する。ロの回路がこれに該当する。
