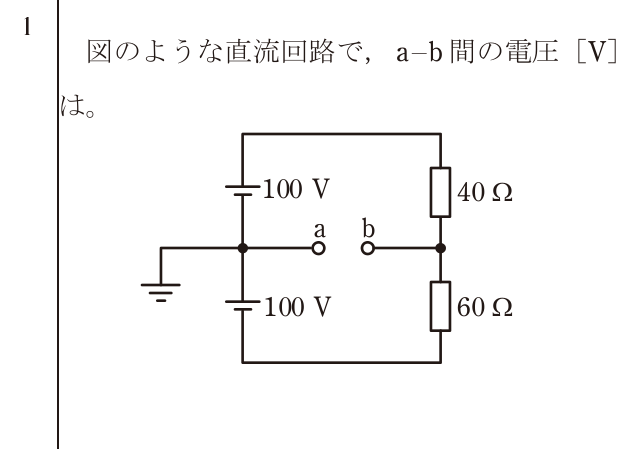

第二種電気工事士 2022年下期-午後問1: 図のような直流回路で、a-b間の電圧[V]は。

Question

第二種電気工事士 2022年下期-午後 問1: 図のような直流回路で、a-b間の電圧[V]は。

Accepted Answer

正解: イ. 20

40Ωと60Ωの直列回路に100Vが印加されている。
40Ωに流れる電流 I = 100/(40+60) = 1A
a点の電位: 上側の100V電源からa点は直接接続なので100V
b点の電位: 40Ωの電圧降下 = 1×40 = 40V、下側から見てb点 = 100 - 60×1 = 40V
並列回路の電圧をキルヒホッフの法則で計算すると、a-b間の電圧 = 20V
