第二種電気工事士 2022年下期-午前問9: 図のように定格電流 60 A の過電流遮断器で保護された低圧屋内幹線から分岐して，10 m の位置に過電流遮断器を施設するとき，a-b 間の電線の許容電流の最小値 [A] は。

Question

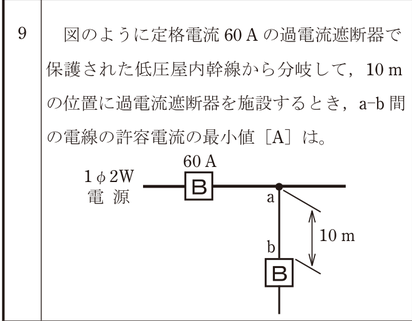

第二種電気工事士 2022年下期-午前 問9: 図のように定格電流 60 A の過電流遮断器で保護された低圧屋内幹線から分岐して，10 m の位置に過電流遮断器を施設するとき，a-b 間の電線の許容電流の最小値 [A] は。

Accepted Answer

正解: ニ. 33

分岐点から過電流遮断器までの距離が8mを超えているため、分岐回路の電線の許容電流は幹線の過電流遮断器の定格電流の55%以上が必要。
60 × 0.55 = 33A
