第二種電気工事士 2022年下期-午前問44: (16)で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。

Question

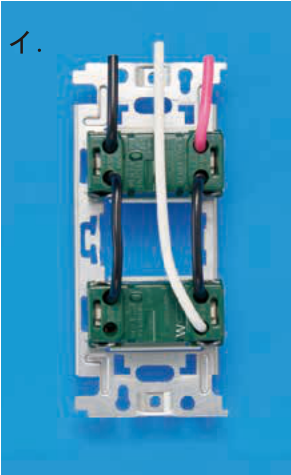

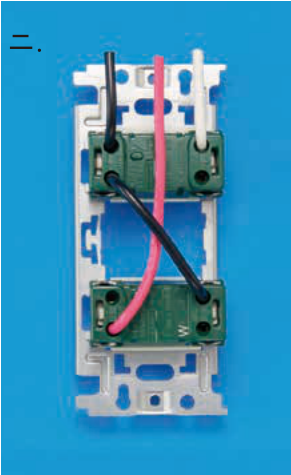

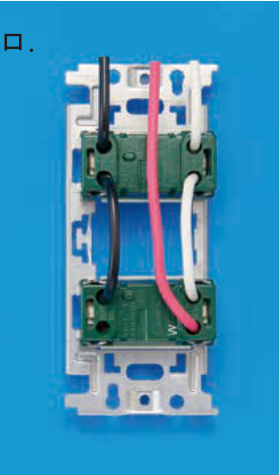

第二種電気工事士 2022年下期-午前 問44: (16)で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線，赤色は負荷に結線する電線とする。

Accepted Answer

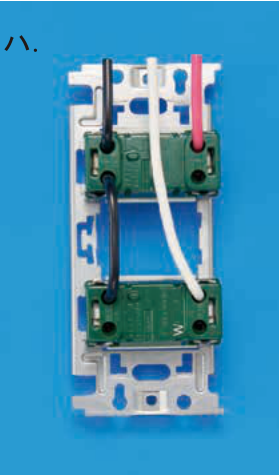

正解: ハ.

器具裏面の配線では、コンセントの接地側（W表示）に白線、非接地側に黒線を接続し、スイッチには非接地側の黒線と負荷への赤線を接続する。
