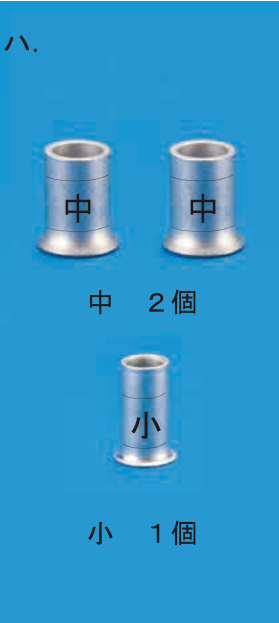

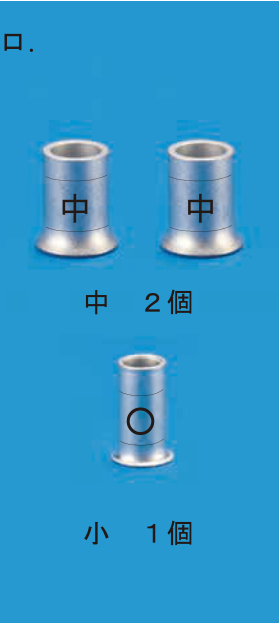

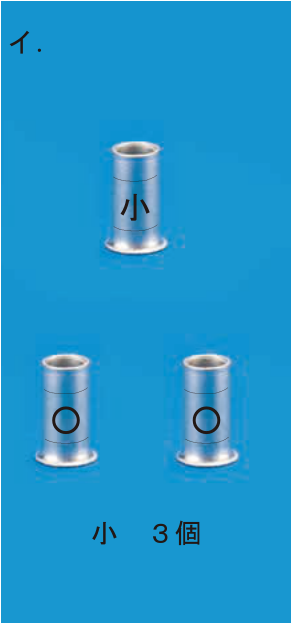

第二種電気工事士 2022年下期-午前問42: (12)で示すボックス内の接続をすべて圧着接続とした場合のリングスリーブの種類，個数及び圧着接続後の刻印の組合せで，正しいものは。ただし，使用する電線はすべて VVF1.6 とし，傍記 RAS の器具は 2 線式とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

Question

第二種電気工事士 2022年下期-午前 問42: (12)で示すボックス内の接続をすべて圧着接続とした場合のリングスリーブの種類，個数及び圧着接続後の刻印の組合せで，正しいものは。ただし，使用する電線はすべて VVF1.6 とし，傍記 RAS の器具は 2 線式とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

Accepted Answer

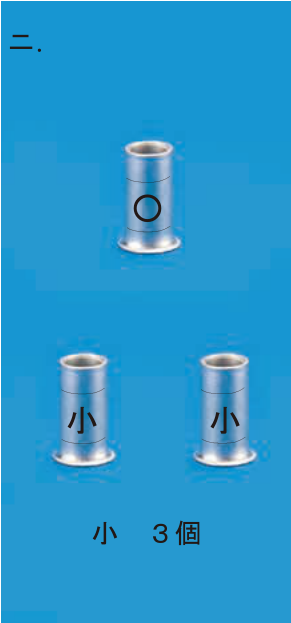

正解: ニ.

配線図の(12)のボックス内の接続について、VVF1.6の電線本数に応じてリングスリーブの種類と刻印が決まる。2本接続は小スリーブ・○刻印、3-4本接続は小スリーブ・小刻印。
