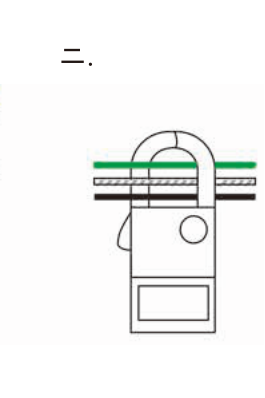

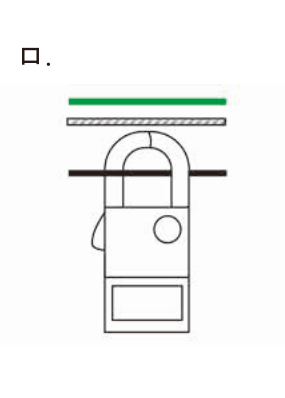

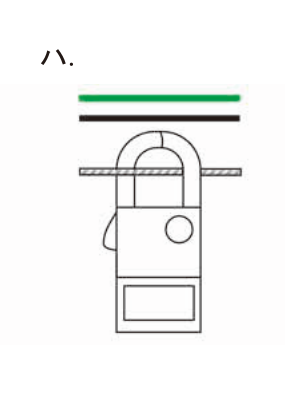

第二種電気工事士 2022年下期-午前問27: 単相 2 線式 100 V 回路の漏れ電流を，クランプ形漏れ電流計を用いて測定する方法として，正しいものは。ただし，■は接地線を示す。

Question

第二種電気工事士 2022年下期-午前 問27: 単相 2 線式 100 V 回路の漏れ電流を，クランプ形漏れ電流計を用いて測定する方法として，正しいものは。ただし，■は接地線を示す。

Accepted Answer

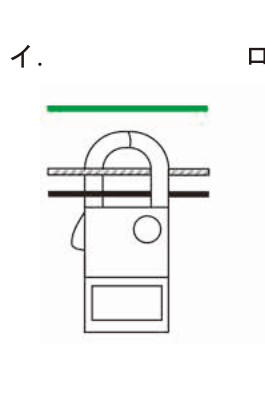

正解: イ.

クランプ形漏れ電流計で漏れ電流を測定するには、負荷に接続される電線（2本の電線）を一括してクランプする。正常時は往復電流が等しく打ち消し合うが、漏れ電流があると差が生じて測定できる。接地線は含めない。
