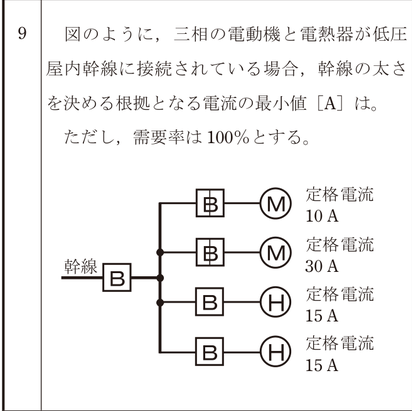

第二種電気工事士 2022年上期-午後問9: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Question

第二種電気工事士 2022年上期-午後 問9: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Accepted Answer

正解: ハ. 80

電動機の定格電流の合計 IM = 10+30 = 40A。電熱器の定格電流の合計 IH = 15+15 = 30A。IM ≧ IHなので、幹線の許容電流 ≧ IM×1.25+IH = 40×1.25+30 = 50+30 = 80A。（ただしIMが50A以下なので係数1.25を適用）最小値は80A。
