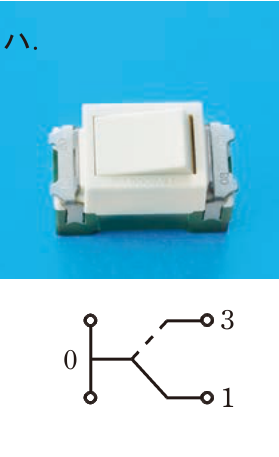

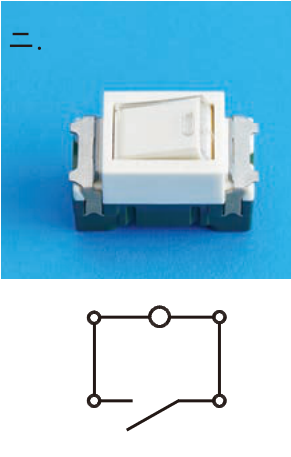

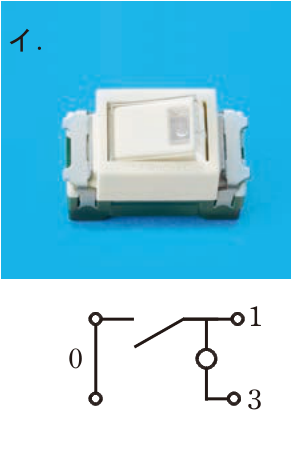

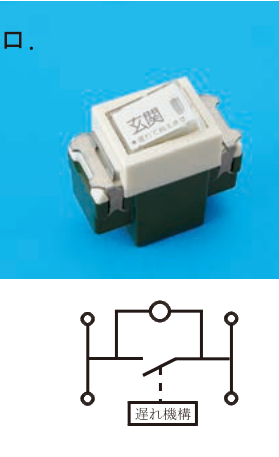

第二種電気工事士 2022年上期-午後問49: この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2022年上期-午後 問49: この配線図で、使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Accepted Answer

正解: ロ.

配線図を確認すると、片切スイッチ、4路スイッチ、確認表示灯付スイッチは使用されているが、3路スイッチ（タンブラスイッチ3路）は使用されていない。よってロが正しい。
