第二種電気工事士 2022年上期-午後問47: ⑰で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Question

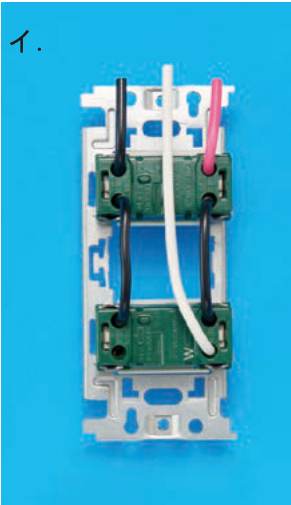

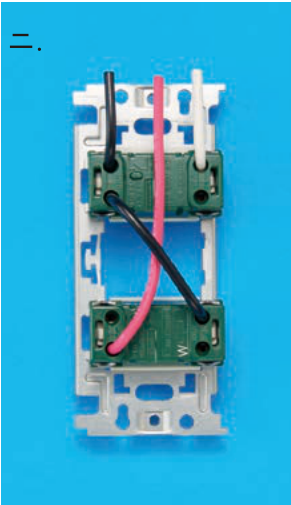

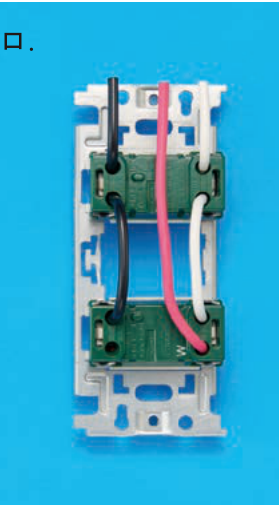

第二種電気工事士 2022年上期-午後 問47: ⑰で示す部分の配線を器具の裏面から見たものである。正しいものは。ただし、電線の色別は、白色は電源からの接地側電線、黒色は電源からの非接地側電線、赤色は負荷に結線する電線とする。

Accepted Answer

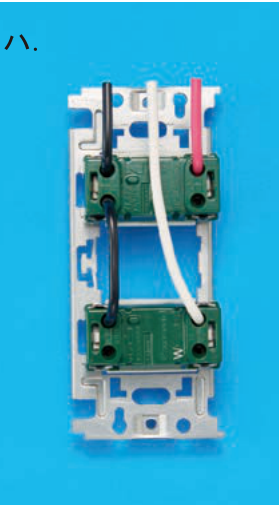

正解: ハ.

⑰で示す部分はコンセントとスイッチの組合せ器具。裏面から見て、接地側電線（白色）をコンセントのW端子に、非接地側電線（黒色）をコンセントとスイッチの共通端子に渡り線で接続し、赤色を負荷側端子に接続する。ハが正しい配線。
