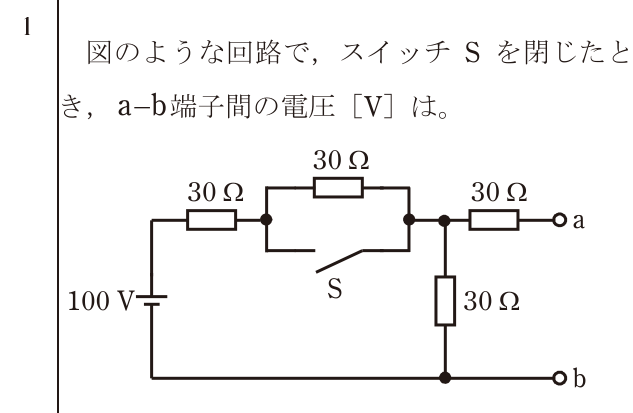

第二種電気工事士 2022年上期-午後問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Question

第二種電気工事士 2022年上期-午後 問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Accepted Answer

正解: ハ. 50

スイッチSを閉じると、30Ωの抵抗が短絡される。残る回路は、上側の30Ωと30Ωの直列（60Ω）と、下側の30Ωが並列になり、その両端に100Vがかかる。a端子側の電位はa点が30Ωと30Ωの直列の中点なので100×30/60=50V、b端子側は0V。よってa-b間の電圧は50V。
