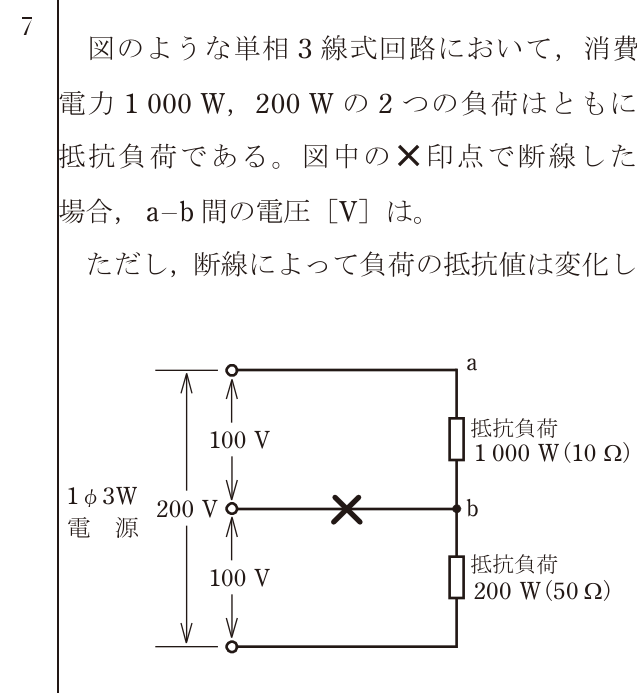

第二種電気工事士 2022年上期-午前問7: 図のような単相3線式回路において、消費電力1000W、200Wの2つの負荷はともに抵抗負荷である。図中のX印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Question

第二種電気工事士 2022年上期-午前 問7: 図のような単相3線式回路において、消費電力1000W、200Wの2つの負荷はともに抵抗負荷である。図中のX印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Accepted Answer

正解: ロ. 33

正常時: 1000W負荷の抵抗 R1 = V²/P = 100²/1000 = 10Ω、200W負荷の抵抗 R2 = 100²/200 = 50Ω。中性線断線後、R1とR2が直列で200Vに接続される。全電流 I = 200/(10+50) = 200/60 = 10/3 A。a-b間の電圧（200W負荷の両端電圧）= I × R2 = (10/3) × 10 = 100/3 ≒ 33V。
