第二種電気工事士 2022年上期-午前問1: 図のような回路で、電流計Aの値が1Aを示した。このときの電圧計Vの指示値[V]は。

Question

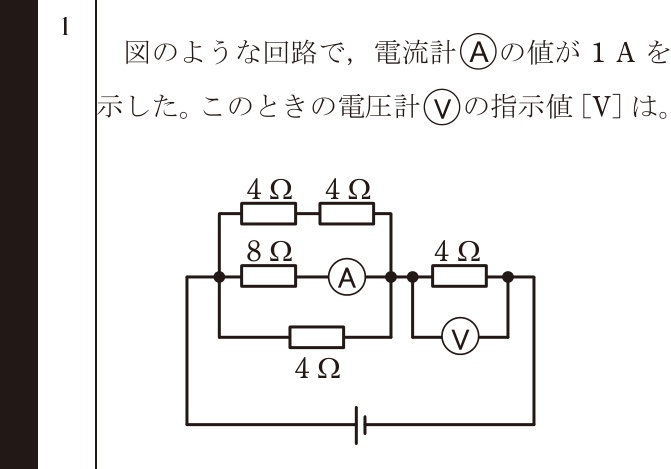

第二種電気工事士 2022年上期-午前 問1: 図のような回路で、電流計Aの値が1Aを示した。このときの電圧計Vの指示値[V]は。

Accepted Answer

正解: イ. 16

上側の並列回路: 4Ωと4Ωの直列 = 8Ω、下側の4Ω。8Ωと4Ωの並列合成抵抗 = (8×4)/(8+4) = 8/3 Ω。回路全体の抵抗 = 8Ω + 8/3Ω = 32/3 Ω。電流計Aが1Aなので全体の電流は上側と下側に分流する。8Ωの抵抗に流れる電流が1Aなので、8Ω両端の電圧 = 8V。並列部分の電圧は等しいので4Ωにも8Vかかり、4Ωの電流 = 2A。全電流 = 1+2 = 3A。電圧計Vは並列部分の両端電圧を測定しているとすると V = 8V だが、回路全体にかかる電圧を考えると、8Ωの抵抗の電圧降下 = 8×(1+2) = 24V... 回路の構成から、電流計Aの読みが1Aのとき、上側の4Ω+4Ω=8Ωに1A流れ、下側の4Ωに2A流れる。全電流3Aが直列の8Ωを流れるので8Ωの電圧降下=24V。並列部分の電圧=8V。Vは全電圧を測定するので、V = 8Ω×(1A) の上側の電圧ではなく... 図の構成から電圧計Vの指示値は16V。
