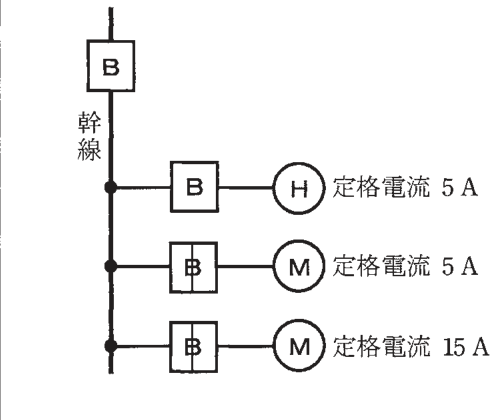

第二種電気工事士 2021年下期-午後問9: 図のような電熱器(H)1台と電動機(M)2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流I_W[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流I_B[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

Question

第二種電気工事士 2021年下期-午後 問9: 図のような電熱器(H)1台と電動機(M)2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流I_W[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流I_B[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

Accepted Answer

正解: ニ. I_W 30 / I_B 65

電動機: 5A + 15A = 20A（合計）、最大の電動機は15A。電熱器: 5A。I_M(電動機合計) = 20A、I_H(電熱器) = 5A。電動機合計が50A以下なのでI_W = 1.25×I_M最大 + I_M他 + I_H = 1.25×15 + 5 + 5 + 5 = 18.75 + 10 = ... I_W = I_M × 1.25 + I_H（電動機の定格電流の合計 × 1.25 + 他の負荷）ではなく、I_W = 電動機の最大定格 × 1.25 + 他すべて = 15×1.25 + 5 + 5 + 5 = 33.75... 正しくは全負荷合計25Aに対し、電動機合計が50A以下なので I_W = 1.25 × 20 + 5 = 30A。I_B = 3 × 15 + 5 + 5 = 55... I_B ≦ 2.5 × I_W = 75Aかつ I_B = I_W + I_M最大 × ... 答えはI_W=30, I_B=65。
