第二種電気工事士 2021年下期-午後問7: 図のような単相3線式回路において、電線1線当たりの電気抵抗が0.2Ω、抵抗負荷に流れる電流がともに10Aのとき、配線の電力損失[W]は。

Question

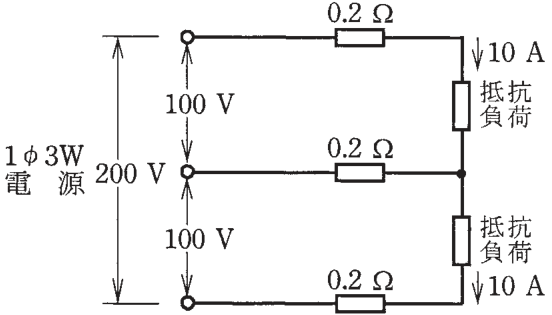

第二種電気工事士 2021年下期-午後 問7: 図のような単相3線式回路において、電線1線当たりの電気抵抗が0.2Ω、抵抗負荷に流れる電流がともに10Aのとき、配線の電力損失[W]は。

Accepted Answer

正解: ハ. 40

平衡負荷なので中性線には電流が流れない。上下の電線にそれぞれ10Aが流れる。電力損失 = I²R × 2本 = 10² × 0.2 × 2 = 40W。
