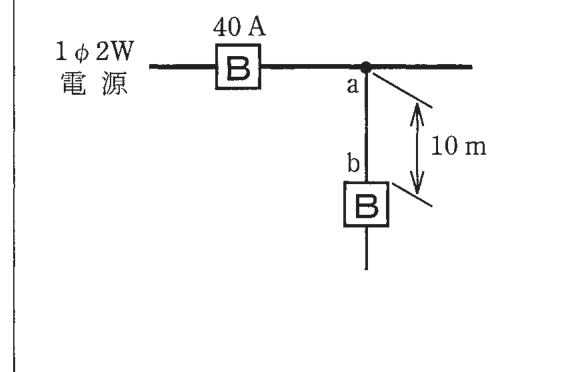

第二種電気工事士 2021年下期-午前問9: 図のように定格電流40Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Question

第二種電気工事士 2021年下期-午前 問9: 図のように定格電流40Aの過電流遮断器で保護された低圧屋内幹線から分岐して、10mの位置に過電流遮断器を施設するとき、a-b間の電線の許容電流の最小値[A]は。

Accepted Answer

正解: ニ. 22

分岐回路の長さが8mを超えているため、幹線の過電流遮断器の定格電流の55%以上の許容電流が必要。40A × 0.55 = 22A。
