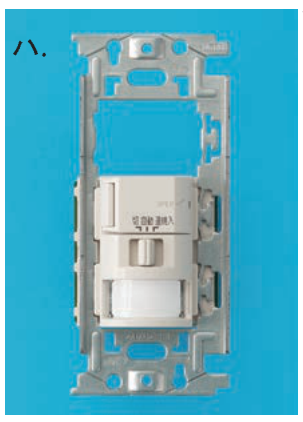

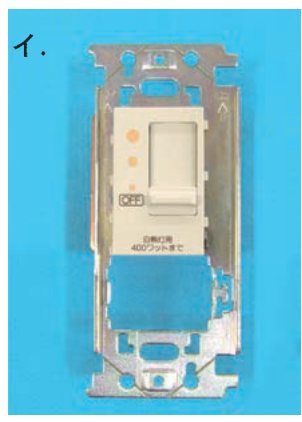

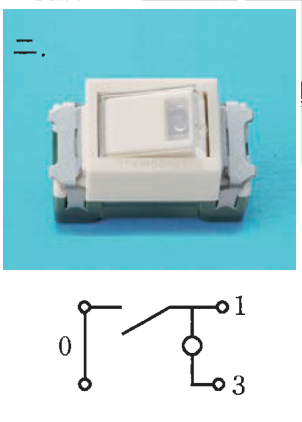

第二種電気工事士 2021年下期-午前問48: この配線図の図記号から、この工事で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2021年下期-午前 問48: この配線図の図記号から、この工事で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Accepted Answer

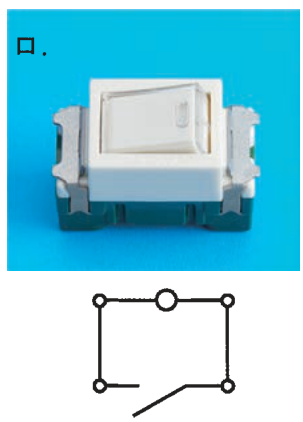

正解: ロ.

配線図で使用されているスイッチの図記号を確認し、使用されていないものを選ぶ。ロのスイッチは配線図中に使用されていない。
