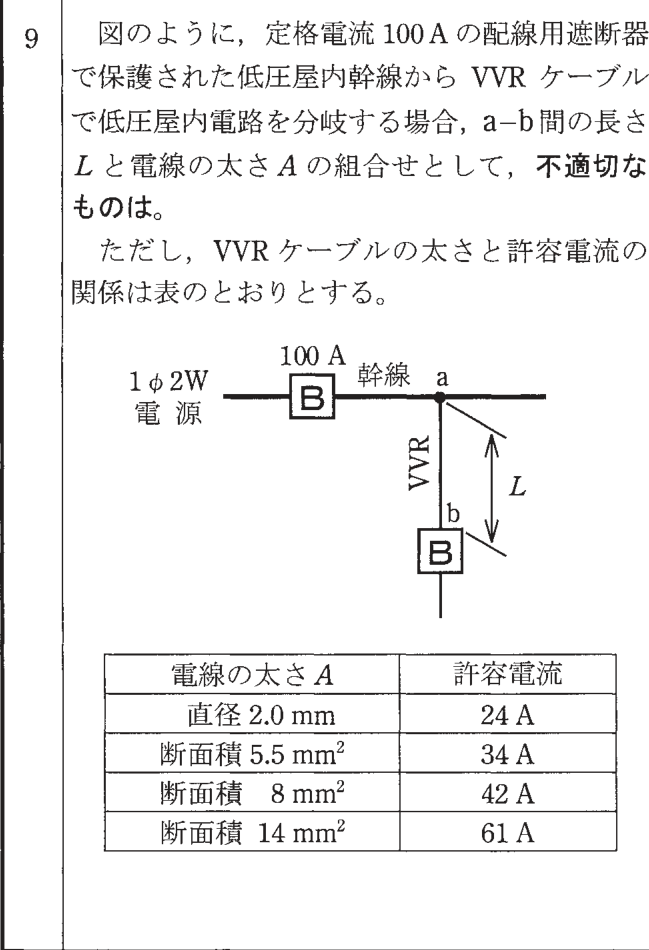

第二種電気工事士 2021年上期-午後問9: 図のように、定格電流100Aの配線用遮断器で保護された低圧屋内幹線からVVRケーブルで低圧屋内電路を分岐する場合、a-b間の長さLと電線の太さAの組合せとして、不適切なものは。ただし、VVRケーブルの太さと許容電流の関係は表のとおりとする。

Question

第二種電気工事士 2021年上期-午後 問9: 図のように、定格電流100Aの配線用遮断器で保護された低圧屋内幹線からVVRケーブルで低圧屋内電路を分岐する場合、a-b間の長さLと電線の太さAの組合せとして、不適切なものは。ただし、VVRケーブルの太さと許容電流の関係は表のとおりとする。

Accepted Answer

正解: ハ. L：10m、A：8mm²

幹線の定格電流100Aからの分岐回路の条件：
・3m以下：制限なし → イ(1m, 24A)は適切
・3mを超え8m以下：幹線の過電流遮断器の定格電流の35%以上 → 100×0.35=35A以上 → ロ(2m→3m以下で制限なし)は適切
・8mを超える場合：幹線の過電流遮断器の定格電流の55%以上 → 100×0.55=55A以上
ハ: L=10m、8mm²の許容電流=42A < 55A → 不適切
ニ: L=15m、14mm²の許容電流=61A ≧ 55A → 適切
