第二種電気工事士 2021年上期-午後問50: この配線図の図記号から、この工事で使用されていないスイッチは。写真下の図は、接点の構成を示す。

Question

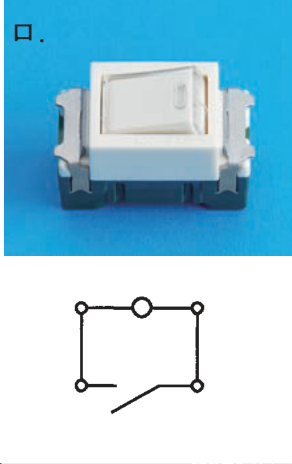

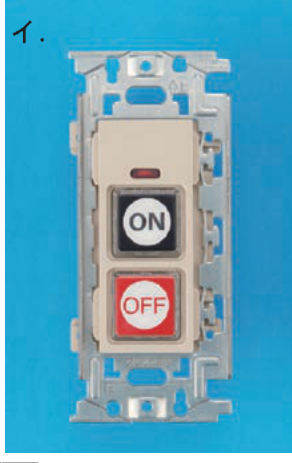

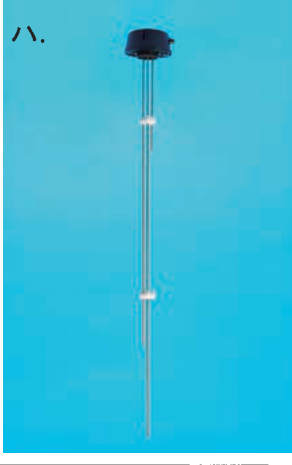

第二種電気工事士 2021年上期-午後 問50: この配線図の図記号から、この工事で使用されていないスイッチは。写真下の図は、接点の構成を示す。

Accepted Answer

正解: ニ.

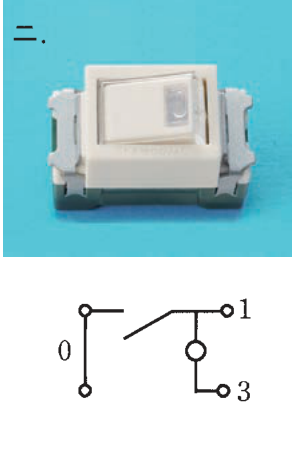

配線図の図記号から使用されていないスイッチを確認する。ニの3路スイッチは配線図に含まれていないため、使用されていないスイッチ。
