第二種電気工事士 2021年上期-午後問21: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分の回路は。ただし、ⓐは電源からの非接地側電線（黒色）、ⓑは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。なお、パイロットランプは100V用を使用する。

Question

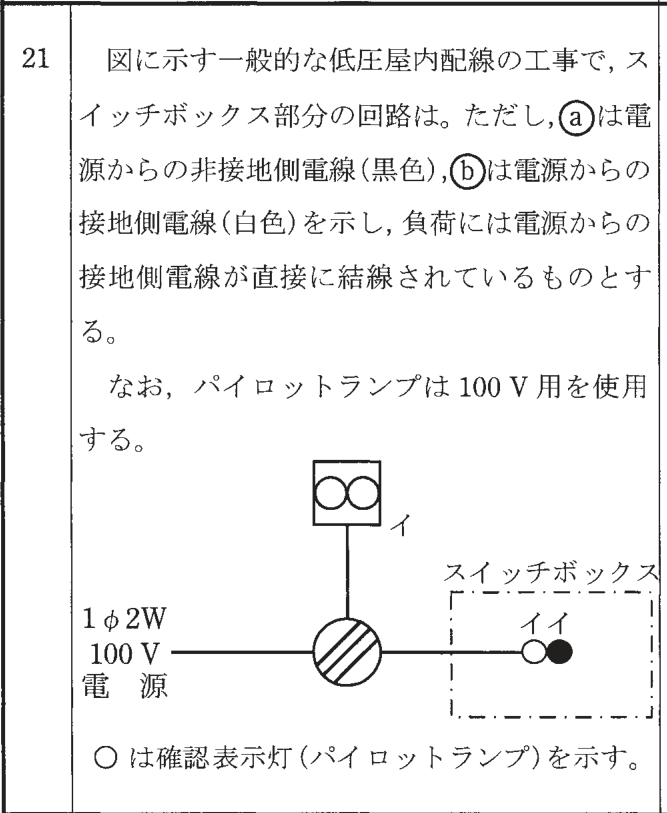

第二種電気工事士 2021年上期-午後 問21: 図に示す一般的な低圧屋内配線の工事で、スイッチボックス部分の回路は。ただし、ⓐは電源からの非接地側電線（黒色）、ⓑは電源からの接地側電線（白色）を示し、負荷には電源からの接地側電線が直接に結線されているものとする。なお、パイロットランプは100V用を使用する。

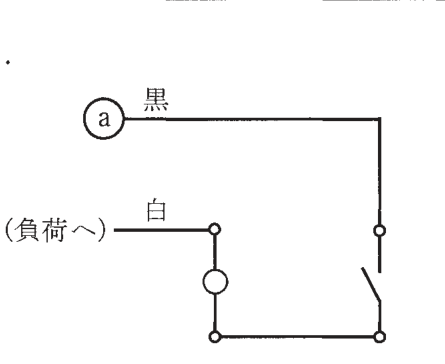

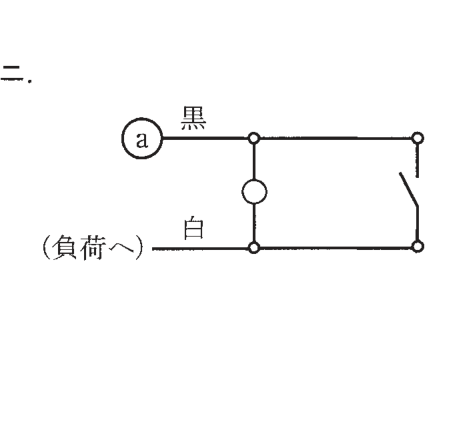

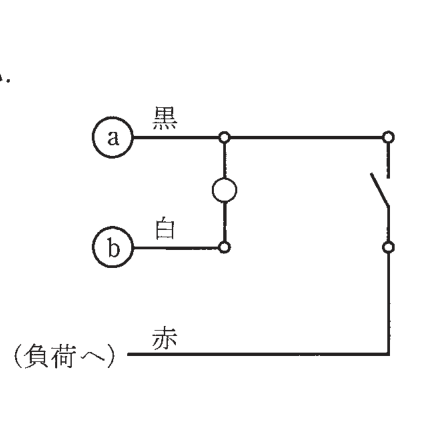

Accepted Answer

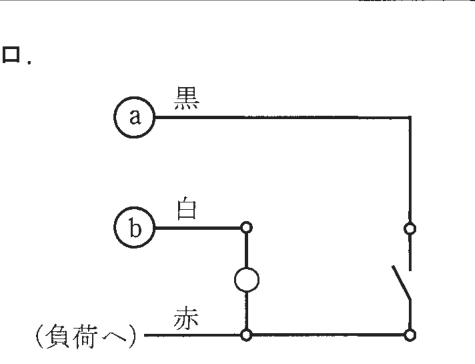

正解: ロ.

パイロットランプの常時点灯回路。ⓐ（非接地側・黒）とⓑ（接地側・白）の間にパイロットランプを接続し、スイッチは負荷への非接地側電線に接続する。ロが正しい回路構成。
