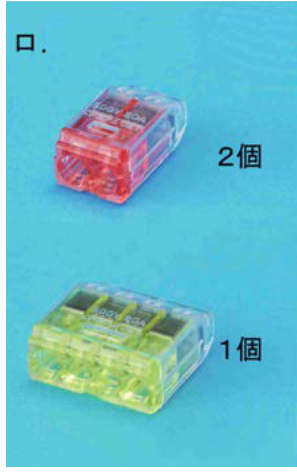

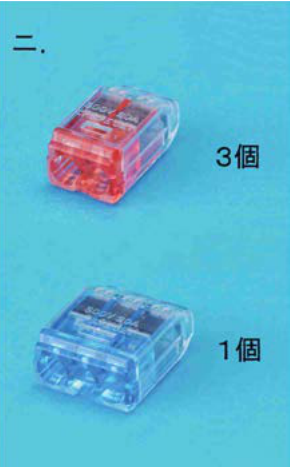

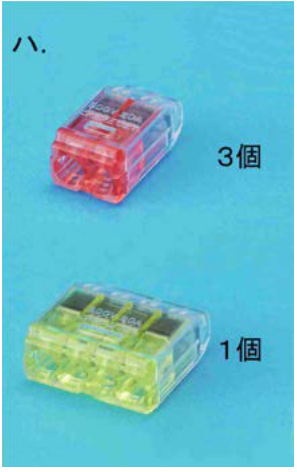

第二種電気工事士 2020年下期-午後問45: (15)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はVVF1.6とする。

Question

第二種電気工事士 2020年下期-午後 問45: (15)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
ただし、使用する電線はVVF1.6とする。

Accepted Answer

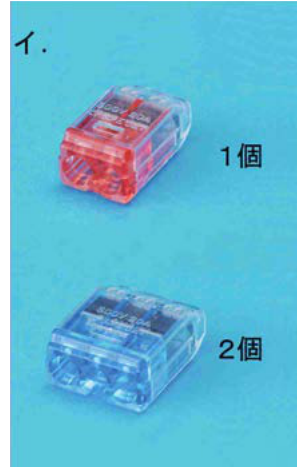

正解: イ.

配線図の(15)のボックス内の結線を確認すると、2本接続が1箇所、3本接続が2箇所あり、2本用コネクタ1個と3本用コネクタ2個が必要。
