第二種電気工事士 2020年下期-午後問10: 低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3 m、配線用遮断器からコンセントまでは8 mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また、コンセントは兼用コンセントではないものとする。

Question

第二種電気工事士 2020年下期-午後 問10: 低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、適切なものは。
ただし、分岐点から配線用遮断器までは3 m、配線用遮断器からコンセントまでは8 mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また、コンセントは兼用コンセントではないものとする。

Accepted Answer

正解: ハ. 配線用遮断器40A、電線の太さ8mm²、定格電流30Aのコンセント1個

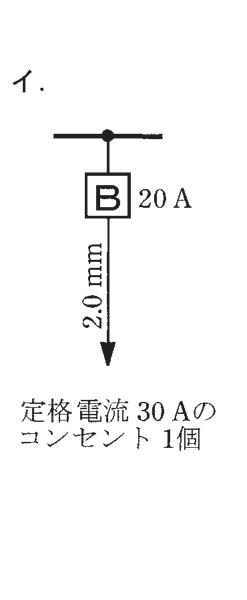

イ：20A回路に30Aコンセントは不適切。

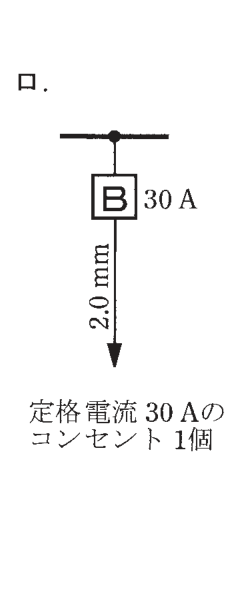

ロ：30A回路には5.5mm²以上必要、2.0mmでは不適切。

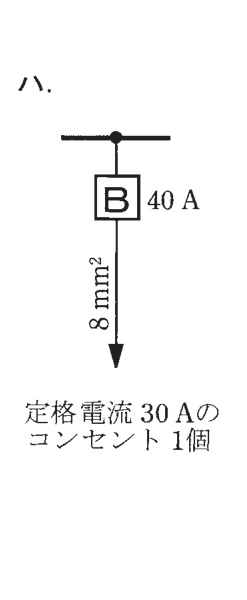

ハ：40A回路に8mm²の電線、30Aコンセント1個は適切。

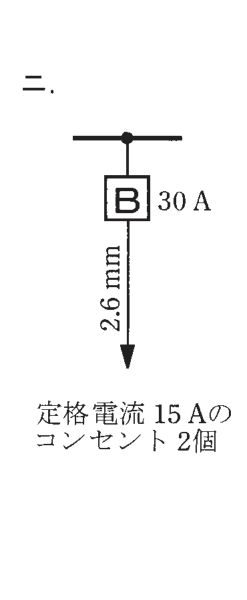

ニ：30A回路に15Aコンセントは不適切（20A以上のコンセントが必要）。
