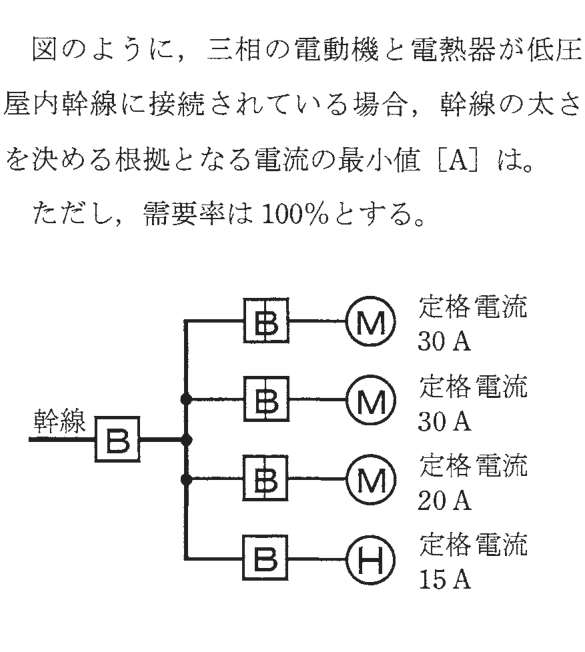

第二種電気工事士 2020年下期-午前問9: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100％とする。

Question

第二種電気工事士 2020年下期-午前 問9: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100％とする。

Accepted Answer

正解: ロ. 103

電動機合計 IM = 30+30+20 = 80A。電熱器 IH = 15A。電動機合計が50A以上なので、幹線の許容電流 ≧ 1.1×IM + IH = 1.1×80 + 15 = 88+15 = 103A。
