第二種電気工事士 2020年下期-午前問46: (16)で示す部分に取り付ける機器は。

Question

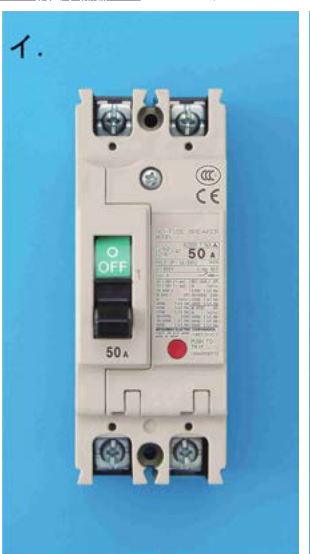

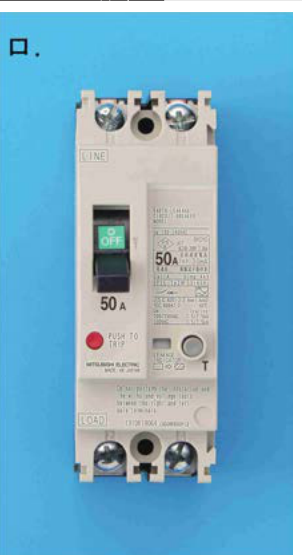

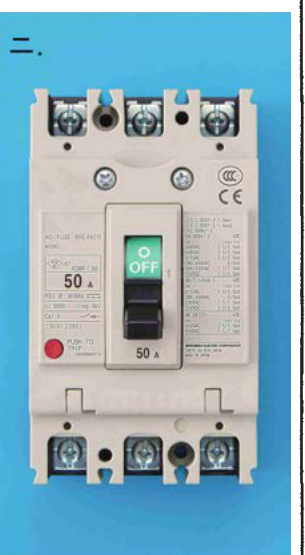

第二種電気工事士 2020年下期-午前 問46: (16)で示す部分に取り付ける機器は。

Accepted Answer

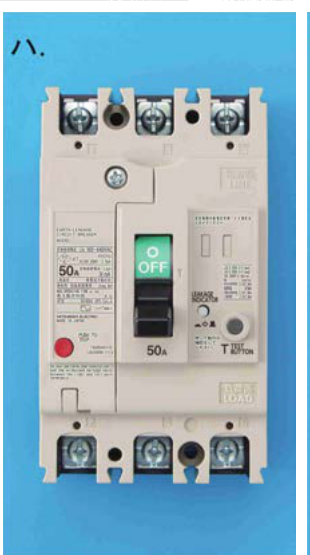

正解: ハ.

配線図の(16)は主幹に設置される機器で、単相3線式の分電盤の主幹には漏電遮断器（過負荷保護付、中性線欠相保護付）が設置される。配線図にBE 50AF/50A 30mAと記載がある。
