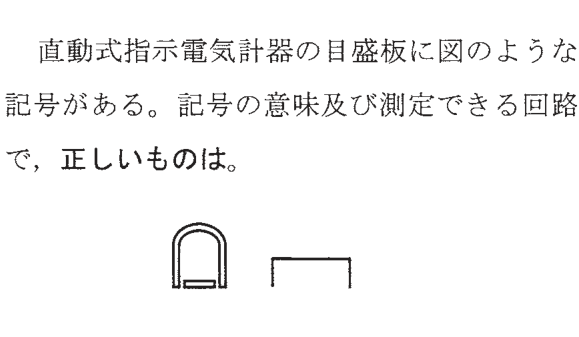

第二種電気工事士 2020年下期-午前問27: 直動式指示電気計器の目盛板に図のような記号がある。記号の意味及び測定できる回路で、正しいものは。

Question

第二種電気工事士 2020年下期-午前 問27: 直動式指示電気計器の目盛板に図のような記号がある。記号の意味及び測定できる回路で、正しいものは。

Accepted Answer

正解: イ. 永久磁石可動コイル形で目盛板を水平に置いて、直流回路で使用する。

図の記号から、永久磁石可動コイル形（馬蹄形磁石の記号）で、目盛板を水平に置く（水平の記号）。永久磁石可動コイル形は直流専用の計器。
