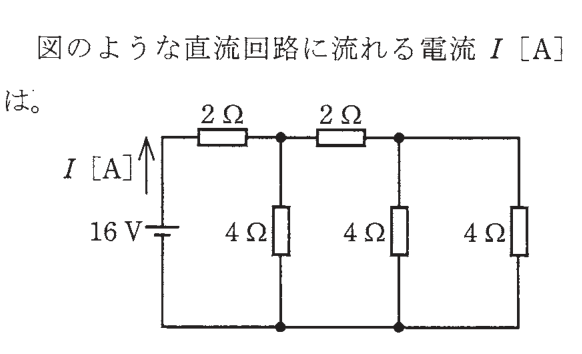

第二種電気工事士 2020年下期-午前問1: 図のような直流回路に流れる電流I[A]は。

Question

第二種電気工事士 2020年下期-午前 問1: 図のような直流回路に流れる電流I[A]は。

Accepted Answer

正解: ハ. 4

4Ωの抵抗3本が並列に接続されており、並列合成抵抗 = 4/3 Ω。上側に2Ω+2Ω=4Ωの直列抵抗があり、並列部分と直列に接続。全体の抵抗 = 4 + 4/3 = 16/3 Ω ではなく、回路をよく見ると、4Ωが3本並列で合成4/3Ω、それと上部の2Ω+2Ω=4Ωが並列でさらに合成。16Vを全抵抗で割ると I = 4A。
