第二種電気工事士 2019年下期問50: この配線図の図記号で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Question

第二種電気工事士 2019年下期 問50: この配線図の図記号で使用されていないスイッチは。ただし、写真下の図は、接点の構成を示す。

Accepted Answer

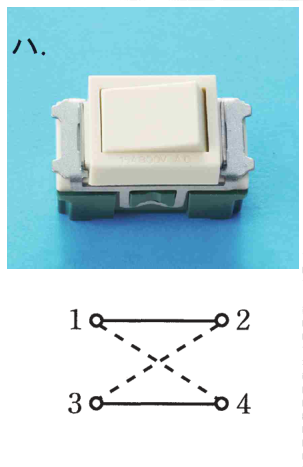

正解: ハ.

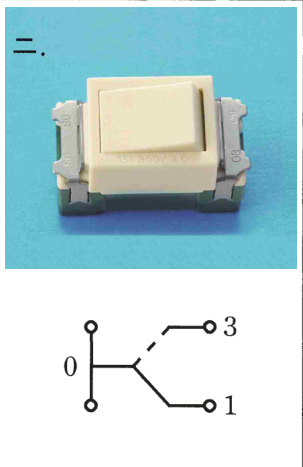

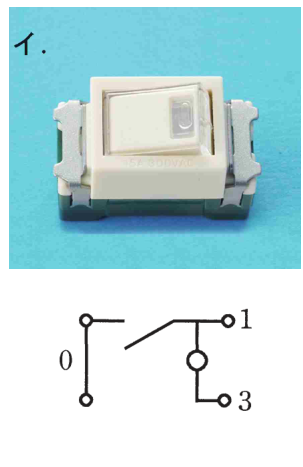

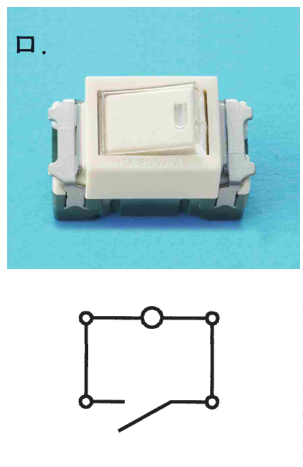

配線図を確認すると、3路スイッチや単極スイッチは使用されているが、4路スイッチは使用されていない。4路スイッチは3路スイッチ2個の間に入れて使用するが、この配線図にはその構成がない。
